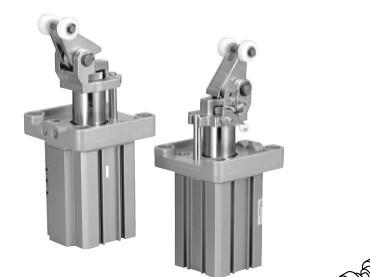

日本SMC止動氣缸，安裝方式及維護

然后，尋找與負載質量相交的點

100千克，這將導致孔徑為80毫米。

氣缸尺寸與較大行程之間的關系取決于

安裝類型。

可能需要考慮下面指出的方面，這取決于如何

假設氣缸本身產生的力作為活塞桿上的屈曲力或

在活塞桿和缸筒上，下表以厘米表示可以達到的較大行程

使用，這是通過計算獲得的。 因此，可以找到較大行程

根據工作壓力水平之間的關系，可以與每個氣缸尺寸一起使用

和氣缸安裝的類型，無論負載系數如何。

?無需安裝件，可安裝小型磁性開關

?根據用途可選擇杠桿型

?液壓緩沖器容易更換

?3種安裝方法

?桿側螺孔安裝、無桿側螺孔安裝、通孔安裝

如果需要1000 N的小力來保持

工件按壓如圖（1）所示，因?yàn)檫@是

延伸側，使用Graph（1）確定負載系數

0.7和0.5MPa的操作壓力。

豐富的桿端形狀：10種

?根據用途可選擇不同形狀

1，工作壓力0.4MPa。然后，尋求

與負載質量30千克相交的點，和

這將導致40毫米的孔徑。

參考：即使在輕載下，如果活塞桿已經被外部塞子停在了

在缸體的延伸側，缸體產生的較大力將作用在缸體上

圓筒本身。

?通過采用新主體，4個面均可安裝磁性開關

然后，尋找氣缸力為1000 N的點

相交，這將導致63毫米的孔徑。

示例2：在導軌上水平移動30 kg質量的負載

如圖（2）所示，因?yàn)閮烧叩呢?fù)荷是相同的

伸展和縮回兩側，使用Graph（2），即

用較小的力收回側面。確定負載系數

例3：如圖所示，垂直向上拉100kg質量的載荷

在圖（3）中，使用Graph（2）確定0.5的負載系數

并且操作壓力為0.5MPa。
