日本SMC薄型氣缸使用參數CDQ2B12-20DMZ-A93L
產品規格：
節省空間氣缸，薄形、裝置緊湊型設計
可在4面安裝小型磁性開關 ( Φ12到Φ25的是兩面)
磁性開關不突出表面
新追加雙耳環型、小型腳座型
質量：減少5%到13%(和以前的CQ2系列相比)
安裝螺絲同捆，設定了桿端安裝件的型號(省去了分別訂購氣缸和支件的時間)
帶磁性開關 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
內置磁環 D 內置磁環
安裝方式 B 通孔式(標準)
形式 氣壓式
缸徑 12 缸徑 12mm
通口螺紋的種類 Rc/M螺紋
雙行程標記 行程標記

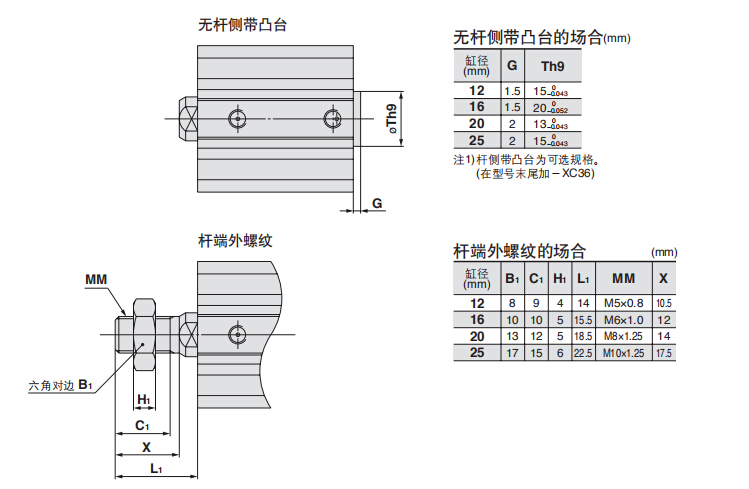

缸體可選項 M 桿端外螺紋
磁性開關安裝槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
安裝螺釘同包 無安裝螺釘
桿端安裝件 無
磁性開關型號 A93L 有觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓：DC24V,AC100V
磁性開關個數 2個 或 無
訂制規格 標準
緩沖形式 無緩沖
桿端形狀 桿端外螺紋
連接口徑 M5X0.8
作動方式 單桿雙作用
較使用壓力 0.07
較高使用壓力 1
環境溫度 常溫
作動速度 標準
0.2MPa理論推力IN 25
0.3MPa理論推力IN 42
0.4MPa理論推力IN 59
0.5MPa理論推力IN 34
0.6MPa理論推力IN 57
0.7MPa理論推力IN 79
