日本sMC薄型氣缸CDQ2B40-20DZ安裝說明
結構原理：
節省空間氣缸，薄形、裝置緊湊型設計

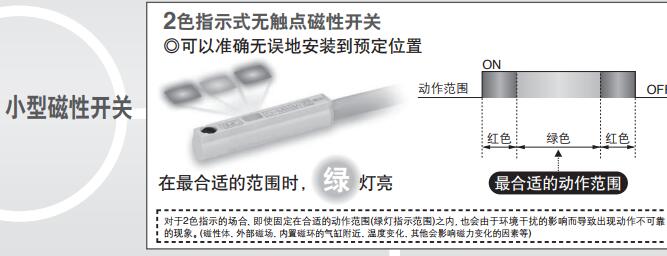

●可在4面安裝小型磁性開關 ( Φ12到Φ25的是兩面)
●磁性開關不突出表面
●新追加雙耳環型、小型腳座型

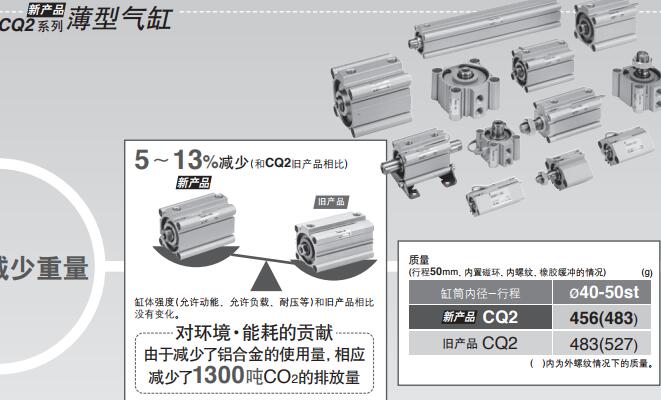

●質量：減少5%到13%(和以前的CQ2系列相比)
●安裝螺絲同捆，設定了桿端安裝件的型號(省去了分別訂購氣缸和支件的時間)
●帶磁性開關 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
注意事項：
同樣的中間行程，根據中間行程類型的不同，氣缸尺寸也會不同。實際選型時請注意。
XB10A：在比行程長的缸筒（55,60,65,70,80,85,90,95）中加裝隔板來對應。
例：CQ2B32-57DZ-XB10A（在60行程的專用缸筒中加裝3mm的隔板）
XB10：用專用缸體來對應行程。
例：CQ2B32-57DZ-XB10（使用57行程的專用缸筒）
標準型號中的中間行程：在比行程長的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加裝隔板來對應。
例：CQ2B32-57DZ（在75行程的專用缸筒中加裝18mm的隔板）
