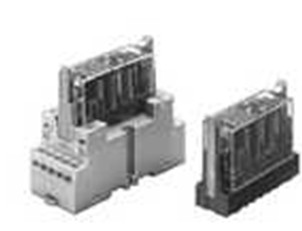

日本OMMRON安全繼電器

產品描述:

新增Push-In Plus端子臺插座系列，與以往的螺釘端子相比，更節省配線工時

（與以往的螺釘端子相比，可縮短配線工時約60%*）

帶導向接點繼電器（獲得EN 50205/Class A VDE）

備份機械CE標記（機械指令）

構成互鎖回路，可回避機械的危險狀態

備有4極、6極產品

便于繪制PWB圖形的端子配置

輸入輸出間加強絕緣，異極間也有一部分加強絕緣

此值為開關頻率300次/min時的值。

DC12～48V：70～85℃時、額定通電電流6A以0.1A/℃降。

DC110V：40～60℃時、額定通電電流6A以0.27A/℃降。

絕緣電阻*41,000MΩ以上

耐電壓 *5 *6

線圈和接點間AC4,000V 50/60Hz 1min

異極接點間

AC4,000V 50/60Hz 1min(以下組合除外)

4極：3-4極間

6極：3-5極間、4-6極間、5-6極間

AC2,500V 50/60Hz 1min

同極接點間AC1,500V 50/60Hz 1min

振動10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)

動作特性指的是線圈溫度為23℃時的值。

測量條件：DC5V 1A 電壓下降法。

測量條件：額定電壓

環境溫度條件：23℃

不含跳動時間。

響應時間是指，線圈電壓為OFF后至a接點OFF的時間，含跳動時間。

測量條件：額定電壓

環境溫度條件：23℃

測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。

3極為、31－32或33－34、4極為43－44、5極為53－54、6極為63－64。

插座（P7SA）使用時，線圈接點間/異極間為AC2,500V 50/60Hz 1min。

但是， Push-In Plus端子插座（P7SA-□F-ND-PU）使用時，線圈接點間/異極間為AC4,000V50/60Hz 1min。

耐久性的條件為環境溫度15～35℃、環境濕度25～75％RH。

因負載條件變動的耐久性能，請參見耐久性曲線數據。

AC15為cosφ=0.3、DC13為L(zhǎng)/R=48ms的感性負載。
