小型經濟型日本OMRON歐姆龍安全退位開關

標準

機構 標準 文件No.

CQC(CCC) GB14048.5 2015010305798575

安全標準額定值

CCC(GB14048.5)

項目 使用類別 AC-15 DC-13

額定動作電流(Ie) 3A 0.27A

額定動作電壓(Ue) 240V 250V

注. 作為短路保護裝置，請使用符合IEC60269的10A保險絲gI或gG。本體中沒有置該保險絲。

性能

保護等級 *1 IP65

耐久性 *2 100萬次以上

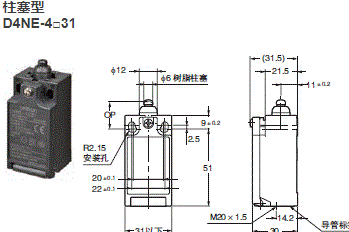

容許操作速度 1～500mm/s(D4NE-4G31)

容許操作頻率 30次/min

接觸電阻 25mΩ以下

小適用負載 *3 DC24V 40mA 阻性負載

(N水準 參考值)

額定絕緣電壓(Ui) 300V

額定頻率 50/60Hz

防觸電保護等級 ClassⅡ(雙重絕緣)

沖擊 耐久 1,000m/s2

誤動作 300m/s2

帶條件短路電流 100A(EN60947-5-1)

額定開路熱電流(Ith) 10A(EN 60947-5-1(GB 14048.5))

使用環境溫度 -30～+70℃(不結冰)

使用環境濕度 95%RH以下

重量 約47g(D4NE-4G31時)

污染度(使用環境) 污染度3(EN60947-5-1)

脈沖耐電壓

(EN60947-5-1) 同極端子間 2.5kV

異極端子間 4kV

各端子與

非帶電金屬

部分之間 6kV

絕緣電阻 100MΩ以上

接點間隔 小2×2mm

振動 誤動作 10～55Hz 單振幅0.75mm
