P+F信號調節器KCD2-SCD-1倍加福概覽

產品簡介：

倍加福P+F模擬量輸出信號調節器KCD2-SCD-1

-1通道信號調節器

-24 V直流電源（電源軌）

-電流輸出高達900Ω負載

-HART I/P和閥門定位器

-導線斷裂監測

-外殼寬度12.5 mm

-根據IEC/EN 61508，達到SIL 2

一般規范

信號類型模擬輸出

功能安全相關參數

安全完整性等級（SIL）SIL 2

供給

連接電源導軌或端子9+、10-

額定電壓19。。。30伏直流電

波紋≤10%

24 V時額定電流≤30 mA

在20 mA和500Ω負載下功耗≤600 mW

功耗≤700 mW

輸入

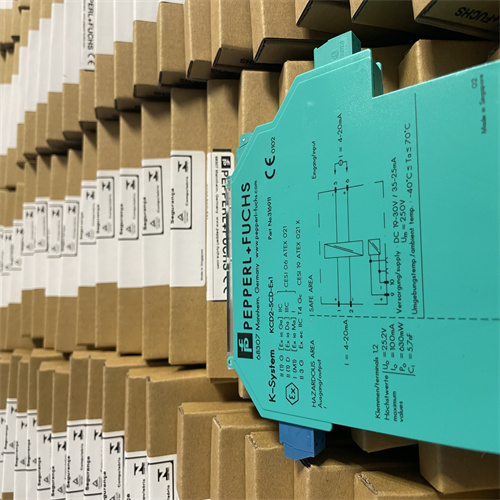

產品圖片：

連接側控制側

連接端子5-、6+

輸入信號4。。。20毫安，限制在約26毫安

控制系統的輸入電壓開環電壓<30 V

電壓降約。20 mA時為6 V

輸入電阻>100 kΩ，現場接線開路

輸出

連接側現場側

連接端子1+，2-

20 mA時電壓≥18 V

當前4。。。20毫安

加載0。。。900 Ω

紋波20 mV rms

transfer特性

20°C（68°F），4…時的偏差。。。20毫安

<滿量程的0.1%，包括非線性和滯后

環境溫度<2μA/K（-20…70°C（-4…158°F））的影響；<4μA/K（-40…-20°C（-40…-4°F））

頻率范圍帶寬在0.5 Vss信號0。。。3 kHz（-3 dB）

上升時間10至90%≤10ms

指示器/設置

顯示元件LED
