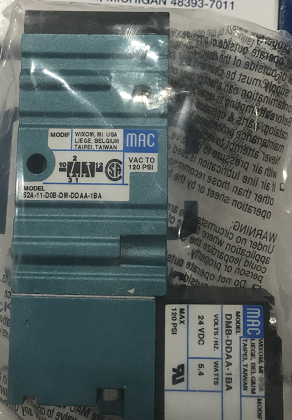

美國MAC高速電磁閥52A-31-DOB-DM-DDAJ-1JM

直動式:控制器(電磁鐵或氣控頭等)直接作用于閥芯上。

先導式:用一個三通或四通(五通閥控制先導氣體來推動較大主閥芯的結構。

外先導先導氣體由閥身上的外部進氣口直接接入先導閥的結構，-般用于主氣路壓力過或真空的環境。

2.一個閥可以有七種用途。

3.平衡的滑閥芯不受進氣或排氣影響。

4.一個大蓄能器為先導體和氣/彈簧復位提供*的換向力。

5.有潤滑或無潤滑均可。

6.同一個線圈可以用120/60，110/50和24VDC6W三種電壓使用。

7.多種不同的手動操作器和電連接形式。

8.直流使用瓦數可達1瓦。

氣控閥:被外部氣體信號控制的閥。

提動閥通過蓋住通氣孔來關閉閥]的閥芯形式。

功能

接囗尺寸

流量(大)

安裝方式

3/2 常開常閉 1/4”–1/8” 1.5  Cv 管接/板接

技術參數:

介質 壓縮空氣，真空或惰性氣體

壓力范圍 內先導:20to150PSI;外先導:真空到150PSI

流量范圍 1/8”:1.2CV        1/4”:1.5CV

電壓范圍 正常電壓的-15%到+10%

功耗 1.8W-12.7W; inrush:10.9VA  Holding:7.7VA

反應時間

24VDC(2.4W):通電: 7.3ms    斷電: 5.3ms

120VAC/60  :通電: 8-12ms   斷電:7-11ms

美國MAC高速電磁閥52A-31-DOB-DM-DDAJ-1JM
