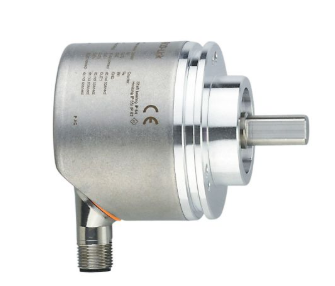

帶實心軸及顯示器的增量式編碼器德國IFM

所屬分類：IFM/易福門傳感器
瀏覽次數：次
發布日期：2021-07-23

我要詢價

產品概述
性能特點
技術參數

產品特征
分辨率	1...10000; (可設定參數; 出廠設定: 1024) 分辨率
通信接口	IO-Link
軸監控器	實心軸
軸直徑 [mm]	10
應用
功能原理	增量式
檢測系統	磁性
應用	編碼器; 速度監控器; 計數器
電氣數據
工作電壓 [V]	4.75...30 DC
電流損耗 [mA]	< 350
防護等級	III
反相保護	有
旋轉電氣值 [U/min]	12000
輸出
電氣設計	HTL/TTL
開關頻率 [kHz]	1000
出廠設定	輸出功能: HTL (50 mA)
短路保護	有
相位偏差A(yù)和B [°]	90
測量/設定范圍
分辨率	1...10000; (可設定參數; 出廠設定: 1024) 分辨率
速度監控器
開關點, SP [U/min]	-9994...9999
開關點, SP [Hz]	-166.6...166.7
復原點, rP [U/min]	-9999...9994
復原點, rP [Hz]	-166.7...166.6
計數器
預設點	1...9999
精度/偏差
度 [°]	0.1
軟件/編程
參數設定	編碼器; 分辨率; 轉向; HTL; TTL; 速度監控器; 分辨率
接口
通信接口	IO-Link
傳遞類型	COM2 (38,4 kBaud)
IO-Link revision	1.1
SIO模式	有
處理周期小值 [ms]	2.3
工作條件
環境溫度 [°C]	-40...85
存儲溫度 [°C]	-40...85
允許的相對空氣濕度 [%]	95; (不允許冷凝)
外殼防護等級	IP 65; (在外殼: IP 67; 在軸: IP 64)
/測試
抗沖擊	100 g
抗震	20 g
MTTF [年]	218
機械技術數據
重量 [g]	429
尺寸 [mm]	? 58 / L = 80.2
原材料	法蘭: 鋁; 外殼: 不銹鋼(1.4521/444); 顯示窗口: PEI
機械值 [U/min]	12000
啟動扭矩值 [Nm]	1
溫度扭矩參考 [°C]	20
軸監控器	實心軸
軸直徑 [mm]	10
軸材料	不銹鋼
軸向軸負載值 (軸末端) [N]	40
徑向軸負載值 (軸末端) [N]	60
固定法蘭	夾緊法蘭
顯示器/操作件
顯示	10段顯示屏, 紅色/綠色 4位數字可設定參數2 x LED, 黃色5 x LED, 綠色
電氣連接
IO-Link	接插件: 1 x M12, 徑向的, 也可以使用軸向的; 成型體: 不銹鋼(1.4401/316); 電纜長度值: 100 m; (IO-Link: max. 20 m)
圖表
脈沖圖	順時針旋轉方向（看著軸）
