YUKEN流量控制閥DSG-03-2B3B/AG24技術分析

這些閥是具有節入型流量控制和壓力控制功能的流量控制閥。進氣壓力始終保持比負載壓力高0.6 MPa（87 PSI）。

在常規的流量控制方法中，功率消耗是浪費的，因為無論負載壓力如何，泵壓力都上升到預設的系統壓力。同時，節電閥通過將相對于負載壓力的壓差保持為0.6 MPa（87 PSI）來控制泵壓力，從而可以顯著節省功率。

此外，使用溫度補償器，無論油溫如何，都可以進行穩定的流量控制。使用帶有數字刻度的調節旋鈕可以輕松進行流量的設置和重復設置。

TJ粘度和油溫

粘度范圍為15-400 mm / s（77-1800 SSU）。

油溫在-15 / + 70°C（5-158F）之間。

請使用滿足上述TJ的粘度和油溫的液壓油。

控制污染

必須格外小心，以保持對液壓油污染的控制，否則可能導致導致故障并縮短閥門的使用壽命請保持NAS 1638-Grade內的污染程度12.使用25 μm或更細的線過濾器

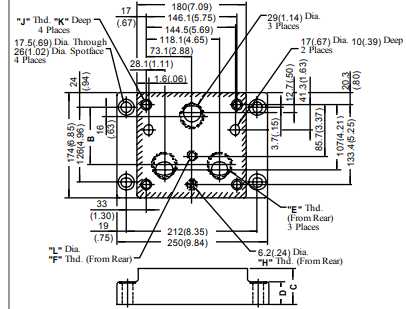

提供子板。 子板型號

從上表。 如果不使用子板，則安裝表面應具有良好的機加工光潔度。

松開鎖緊螺絲并旋轉流量調節器順時針增大，逆時針增大減少。 開路狀態以數字標尺表示內置轉速指示器（參考特性“流動流量與轉盤位置”）。調節流量后，擰緊鎖緊螺釘。

壓力調整

要調節壓力，請松開鎖緊螺母，然后轉動壓力調節螺絲順時針緩慢增加壓力或逆時針方向減小壓力。 后調整時，別忘了擰緊鎖nu排油口背壓請注意，任何排水口背壓都會增加到小壓力。

連接排油口，背壓小化，直接到油箱。

 安全閥流量

當安全閥的通量在壓力較小時在控制之下，壓力設定可能會變成

不穩定。 因此，請保持高于10 L / min（2.6 U.S.

GPM）適用于03和06或15 L /以上的公稱閥

?。? U.S.GPM）的公稱閥尺寸10。

線路濾波器

如果控制流量小于2 L / min（.53

美國制（GPM），請確保使用10μm或更細的線路濾波器在閥門入口處
