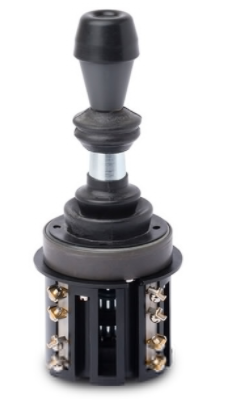

EUCHNER安士能WES1-8DW操縱桿開關特點說明054894

工業型號適合安裝在前面板中。該系列的金屬外殼非常適合用在建筑機械設備上。

在面板的前部或者后部安裝

1-8個動作方向，每個動作方向可配有位置保持開關、彈力恢復開關或二者結合

每個動作方向都有一個帶螺絲接線端子的可切換觸點

中心位置開關

在手柄上配有按鈕

觸點材料 銀合金

開關原理 ZA IEC 947-5-1轉換觸點

安裝方法 1個42孔，8個4.5孔（用于M4）

監控觸點數 8

接線方式 螺釘端子

動作方向 8

在手柄上配有按鈕

開關原理 1個觸點

觸發力 8 N

開關電流

（24V時） 小50 mA

在手柄上配有按鈕

開關電壓 小10 V

開關電流

（24V時） 小12 mA

使用類別，符合EN 60947-5-1標準

AC-15 230V 2A

DC-13 24V 1A

其它

附加功能

備注： 在手柄上配有按鈕

波紋管

插入深度 3 mm

機械使用壽命

（0.7A/250V AC時） 0,05 x 106

電氣連接等級

使用類別，符合EN 60947-5-1標準

AC-15 230V 10A

DC-13 24V 4A

短路保護裝置，符合IEC 60269-1標準 T16 / F25

額定絕緣電壓Ui 250 V

額定脈沖耐受電壓Uimp 2,5 kV

開關電壓 小24 V

機械值和環境

材料

熱塑材料/鋁合金殼體

鍍鋅鋼切換桿

黑色彈性波紋管

重量

網狀 0,65 kg

環境溫度 -25 ... 65 °C 閂鎖型號

防護等級

前置式，帶波紋管 IP65

機械使用壽命 1 x 106
