固定安裝高度：RSDQA50-25TBZ-A73L新品

產品資料

RSQ-Z 系列 止動氣缸 安裝高度固定型

●豐富的桿端形狀：10種

  可從使用用途上選擇組合形狀

●由于采用新本體可從4面安裝磁性開關

  無需安裝件、可安裝小型磁性開關

●根據用途選擇杠桿形式

●易于更換液壓緩沖器

●3種安裝方式

  桿側螺孔安裝、無桿側螺孔安裝、通孔安裝

字段描述 字段取值 取值描述

內置磁環 D 內置磁環

安裝形式 A 兩端螺孔式

缸徑 50 缸徑 50mm

通口螺紋的種類 - M螺紋(Φ12-Φ16);Rc(Φ20-Φ50)

氣缸行程 25 氣缸行程 25mm

動作方式 T 單作用彈簧壓出

桿端形狀 B 杠桿型(吸收能量可調整)

安裝螺釘同包 - 無安裝螺釘

磁性開關型號 A73L 有觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 縱引出, 導線長3m, 適用電壓：DC24V,AC100V

磁性開關個數 - 2個 或 無

訂制規格 - 標準

其他特性

描述

安裝方式 兩端螺孔式

作動方式 單作用壓出

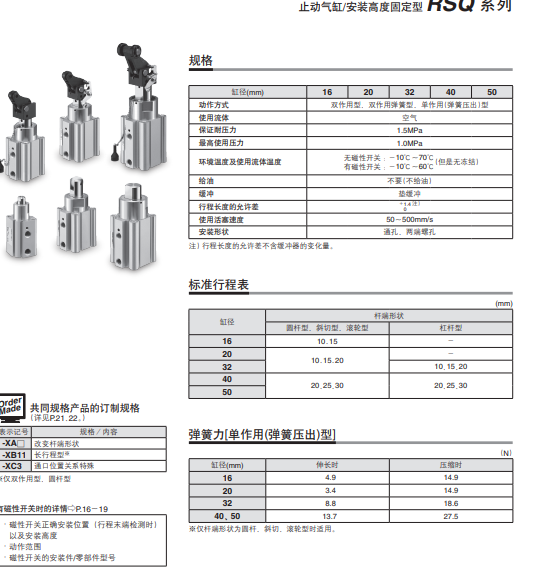

產品圖片

固定安裝高度：RSDQA50-25TBZ-A73L新品
