AC40A-04DG-A空氣組合元件，日本SMC過濾減壓閥+油霧器

　　●作業性提高

　　因濾芯和杯體的一體化，更換濾芯時，可拿在手里輕松進行

　　端口尺寸M5 x 0.8 1 / 8、1 / 4 1 / 4、3 / 8 1 / 4、3 / 8、1 / 2 3/4

　　型號AC10A-A AC20A-A AC30A-A AC40A-A AC40A-06-A

　　帶托架的隔板：Y200T-A、Y300T-A、Y400T-A、Y500T-A

　　聚碳酸酯杯，油霧器上不帶排水活門

　　流向：左→右，產品標牌和壓力表的單位表示：MPa 紋(M5)/Rc

　　準標準b - 帶排水活門，溢流型，

　　螺紋的種類 - 公制螺附件 - 無附件

　　潤滑器[AL] AL10-A AL20-A AL30-A AL40-A AL40-06-A

　　●提高目視確認性和安全性

　　碗罩[AW / AL]-半標準（鋼）標準（聚碳酸酯）

　　隔板：Y200-A、Y300-A、Y400-A、Y500-A

　　可選項b G 帶圓形壓力表(帶限位指示器)

　　準標準a - 0.05～0.7MPa設定，

　　(常開)未加壓時冷凝水排出

　　R不需要指示；但是，為NPT指明N。

　　過濾調節器[AW] AW10-A AW20-A AW30-A AW40-A AW40-06-A

　　●附件可選項a D 浮子式自動排水器N.O.

　　主體大小 40 組合件大小  接管口徑 04 1/2

　　標稱過濾等級[AW] 5m碗材料[AW / AL]聚碳酸酯

　　耐壓1.5 MPa工作壓力1.0 MPa

　　用透明杯保護罩，包覆外殼

　　注1）圓形壓力表零件編號中的indicates表示管道螺紋類型。

　　有關管道螺紋NPT和壓力表的供應，

　　TJ的潤滑油[AL] 1級渦輪機油（ISO VG32）

　　●消減維護空間 消減46%

　　流體空氣設定壓力范圍[AW] 0.05至0.7 MPa

　　●節能減壓閥　圧力下降量：改善50%

　　注3）F.R.L.單位，不帶（）的端口尺寸是標準規格。

　　結構[AW]泄壓型注2）標準壓力表

　　零件壓力表端口尺寸[AW] 1/16 1/8

　　注4）模塊化單元需要單獨的接口。

　　環境溫度和流體溫度-5至60C（無凍結）

　　VXD2150-06-5DZ SMC

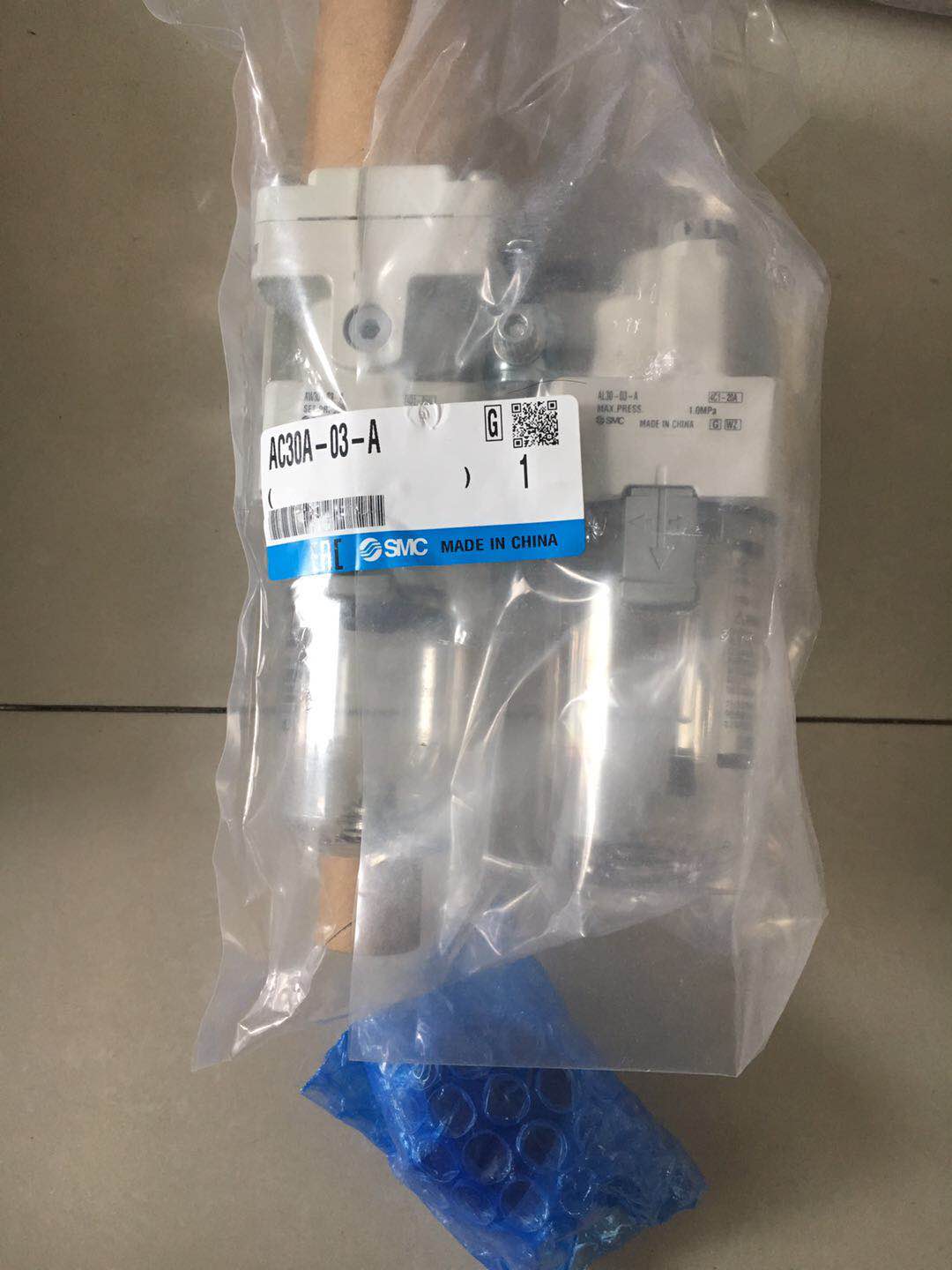

　　AC30A-03G SMC
