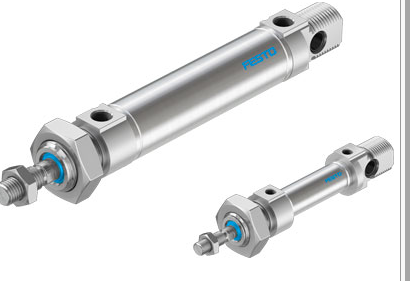

符合標準的FESTO耐腐蝕型氣缸

型號：DSNU-25-60-P-A-R3

特性 值

行程 1 ... 500 mm

活塞直徑 25 mm

緩沖 P: 兩端帶彈性緩沖環/板

PPS:可自調的氣動終端位置緩沖

PPV: 兩端帶可調的氣緩沖

裝配位置 任意

符合標準 CETOP RP 52 P

ISO 6432

設計結構 活塞

活塞桿

氣缸缸筒

位置檢測 用于接近式傳感器

派生型 活塞桿加長外螺紋

活塞桿上采用內螺紋

帶特殊螺紋的活塞桿

活塞桿采用外螺紋，一端減短

加長活塞桿

活塞桿夾緊單元

軸向供氣

可采用直接安裝方式

側向供氣

抗扭轉

出色的耐腐蝕防護

很平滑地慢速移動

摩擦

雙端活塞桿

耐熱密封，較高可承受120°C

單端活塞桿

防止扭轉/導向 方形活塞桿

工作壓力 1 ... 10 bar

工作模式 雙作用

ATEX 類氣體 II 2G

燃爆防護型氣體 Ex h IIC T4 Gb

ATEX 類粉塵 II 2D

燃爆防護型粉塵 Ex h IIIC T120°C Db

符合防爆要求的環境溫度 -20°C <= Ta <= +60°C

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

CE 符號 (參見符合的標準) 根據 EU-Ex 防爆指導原則 (ATEX)

耐腐蝕等級 CRC 2 – 中等腐蝕影響

3 – 強腐蝕影響

環境溫度 -20 ... 120 °C

海事分類 看證書

在終端位置的沖擊能量 0.3 J

6 bar時的理論作用力，進程 247 ... 295 N

安裝類型 帶附件

氣動連接 G1/8

材料備注 符合 RoHS

材料信息，蓋 鍛造鋁合金

材料信息，密封 NBR

TPE-U(PU)

材料信息，活塞桿 高合金鋼, 耐腐蝕

材料信息，缸筒 高合金鋼, 耐腐蝕
