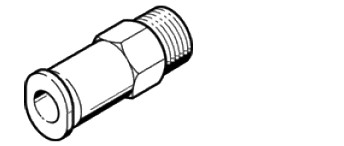

德國費斯托單向閥，產品亮點
氣接口 1 QS-4 QS-6 QS-8 QS-10 QS-12
氣接口 2 QS-4 QS-6 QS-8 QS-10 QS-12
安裝方式 管式安裝
安裝位置 任意
工作和環境條件
工作壓力 [bar] –1 … +10
只要氣接口 21 存在先導信號，
壓縮空氣就會流入氣缸或從氣缸
流出。如果不存在先導信號，閥
就會切斷氣缸 2 } 1 的排氣通
道，氣缸就會停止運動。
? 經的元件適用于安全相關
的系統
? 旋轉接口可在安裝后進行旋轉工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:–:–] 標準
工作/先導介質注意事項 可與潤滑介質一起工作（在這種情況下，總是需要潤滑工作
工作/先導介質注意事項 可與潤滑介質一起工作（在這種情況下，總是需要潤滑工作）
環境溫度 [°C] –10 … +60
介質溫度 [°C] –10 … +60
貯存溫度 [°C] –10 … +60
氣接口 1 QS-4 QS-4, QS-6 QS-8, QS-10 QS-8, QS-10 QS-12
先導氣接口 21 QS-4 M5 Gx G? Gy
閥功能 先導單向閥
驅動方式 氣動
安裝方式 通過外螺紋旋入
安裝位置 任意
較大緊固扭矩 [Nm] 1.5 5 12 15 18
-H- 注意：該產品符合 ISO 1179-1 和 ISO 228-1 標準
工作和環境條件
氣接口 2 M5 Gx G? Gy G?
工作壓力 [bar] 0.5 … 10
先導壓力 [bar] 2 … 10 1 … 10
工作/先導介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4] 標準
先導單向閥適用于氣缸短時間的
定位和制動功能。
