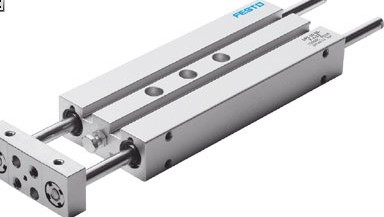

德國FESTO雙活塞氣缸DPZ-32-25-P-A
技術參數：
從工作負載到連接板的重力中心距 0 mm
行程 25 mm
可調節終端位置/長度 10 mm
活塞直徑 32 mm
驅動單元的運作模式 連接軛
緩沖 P: 兩端帶彈性緩沖環/板
裝配位置 任意
導向 普通軸承導向
設計結構 導向
位置檢測 用于接近式傳感器
工作壓力 1 ... 10 bar
工作模式 雙作用
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)
耐腐蝕等級 CRC 2 – 中等腐蝕影響
環境溫度 -20 ... 80 °C
在終端位置的沖擊能量 0.5 Nm
在規定的距離xs，較大有用負載和行程的函數關系 85 N
6 bar時的理論作用力，回復行程 724 N
6 bar時的理論作用力，進程 966 N
其它可用接口 參見產品圖紙
氣動連接 G1/8
材料信息，蓋 鍛造鋁合金
材料信息，密封 NBR
材料信息，殼體 鍛造鋁合金
材料信息，活塞桿 高合金鋼, 耐腐蝕
主要技術參數
缸徑 ? 10 16 20 25 32
氣接口 M5 M5 M5 M5 G1/8
工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作/先導介質注意事項 可用潤滑介質工作 (今后須始終用潤滑介質工作)
工作壓力 [bar] 2.5 … 10 1 … 10
結構特點 平行活塞桿，帶聯接板
雙端平行活塞桿，帶聯接板
緩沖形式 兩端帶彈性緩沖墊
位置感測 用接近開關感測
安裝方式 通過通孔
通過內螺紋
通過安裝板
安裝位置 任意
抗扭轉/導軌 平行活塞桿/帶滑動軸承導軌或滾珠軸承導軌
環境條件
派生型 滑動軸承導軌 GF 循環滾珠軸承導軌 KF
環境溫度1) [°C] –20 … +80
耐腐蝕等級 CRC2) 2
