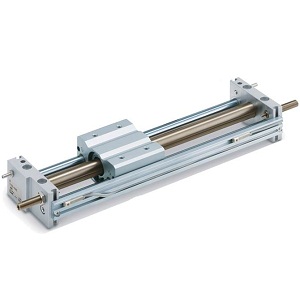

配置：CY1SG10-250BZ-M9NAM，SMC無桿氣缸
相關說明
CY1S-Z 系列 磁偶式無桿氣缸 滑尺型/滑動軸承
●質量：較大削減15%(0.96 kg:以前型號1.13 kg)
●全長：較大縮短15 mm(240 mm:以前型號255 mm)
●持久性提高
在缸筒內外面上安裝潤滑保持器，以保持其潤滑性
●調整螺釘提高了行程精度/重復定位精度
字段描述字段取值取值描述
配管形式G集中配管型
缸徑10缸徑 10mm
通口螺紋的種類-M螺紋,Rc
調整形式B帶液壓緩沖器2個
磁性開關型號M9NAM耐水性強2色顯示, 無觸點磁性開關, 直接出線式,
帶指示燈, 3線式(NPN), 橫引出, 導線長1m, 適用電壓：DC5V,12V,24V(DC4.5~28V)
磁性開關個數-2個 或 無
訂制規格-標準
取值描述
緩沖形式液壓緩沖器
Port1M5X0.8
較使用壓力0.18
較高使用壓力0.7
環境溫度常溫
作動速度標準
內置磁環內置磁環
形式氣壓式
安裝方式基本型
