配置說明SMC5通電磁閥（直接配管型）SY9120-5LZD-03

企業QQ:2880626084

手機；15308039094（微信）

電話：028-84634436-8005

郵箱:[email protected]

聯系人;馮嬌

網址：http://www.shan-rong.net/

產品特性:

1、體積小，流體能力大。由于體積小，孔也小，故要求空氣質量高。

2、電磁頭行程短，啟動電流小，發熱少。功率，對于DC24V，電流僅為21mA，可編程控制器來的信號可直接驅動。由于功耗小，開關元件小型化，故成本也。

3、采用了新穎的先導閥結構，改善了主閥的換向性能，增大了復位力，故閥的性高，壽命可以達到5000萬次。

4、響應時間短。

5、耐水性好。

6、先導閥和主閥采用集中排氣結構，可避免從先導閥排氣口排出油霧和噪聲。

7、增加集裝閥的數量是可能的。插入式連接方式。導線方式多樣。

8、外形美觀，色調是柔和的白色。

9）單體式有直接配管和底板配型。直接配管型有螺紋連接方式和快換接頭連接方式。集裝式有整塊集裝板和組合型集裝板。

●3通閥和5通閥可混合安裝

●消耗功率: 0.1 W (帶節電回路)

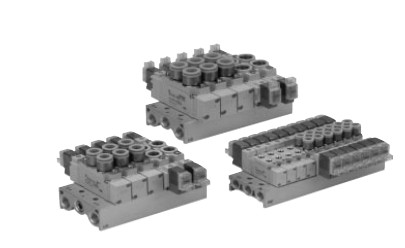

●集裝式可選項眾多，例如：鋁閥體，DIN導軌，組合式集裝式

●集裝式型號: SS5Y3，SS5Y5，SS5Y7，SS5Y9

機能 1 2位單電控

線圈規格 - 標準

額定電壓 5 DC24V

導線引出方式 L L型插座式導線引出(長300mm)

LED及過電壓保護回路 Z 帶指示燈·過電壓保護回路

手動操作 D 壓下回轉鎖定式(旋具操作型)

A·B接管口徑 03 3/8

螺紋的種類 - Rc

安裝與使用:

1、安裝時應注意閥體上箭頭應與介質流向一致。不可裝在有直接滴水或濺水的地方。電磁閥應垂直向上安裝。

2、電磁閥應在電源電壓為額定電壓的15%-10%波動范圍內正常工作。

3、電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用。

4、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器。

5、當電磁閥發生故障或清洗時，為系統繼續運行，應安裝旁路裝置。
