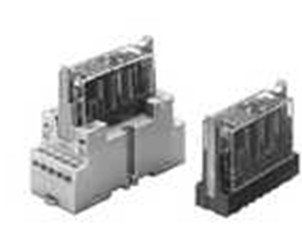

歐姆龍安全繼電器性能特點,G7SA-3A1B

G7SA符合EN標準的小型纖薄型安全繼電器

新增Push-In Plus端子臺插座系列，與以往的螺釘端子相比，更節省配線工時（與以往的螺釘端子相比，可縮短配線工時約60%*）

帶導向接點繼電器（獲得EN 50205/Class A VDE）

備份機械CE標記（機械指令）

構成互鎖回路，可回避機械的危險狀態

備有4極、6極產品

便于繪制PWB圖形的端子配置

輸入輸出間加強絕緣，異極間也有一部分加強絕緣

動作特性指的是線圈溫度為23℃時的值。

*1. 測量條件：DC5V 1A 電壓下降法。

*2. 測量條件：額定電壓

　　環境溫度條件：23℃

　　不含跳動時間。

*3. 響應時間是指，線圈電壓為OFF后至a接點OFF的時間，含跳動時間。

　　測量條件：額定電壓

　　環境溫度條件：23℃

*4. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。

*5. 3極為、31－32或33－34、4極為43－44、5極為53－54、6極為63－64。

*6. 插座（P7SA）使用時，線圈接點間/異極間為AC2,500V 50/60Hz 1min。

但是， Push-In Plus端子插座（P7SA-□F-ND-PU）使用時，線圈接點間/異極間為AC4,000V50/60Hz 1min。

*7. 耐久性的條件為環境溫度15～35℃、環境濕度25～75％RH。因負載條件變動的耐久性能，請參見耐久性曲線數據。

*8. AC15為cosφ=0.3、DC13為L/R=48ms的感性負載。

*9. 此值為開關頻率300次/min時的值。

*10.DC12～48V：70～85℃時、額定通電電流6A以0.1A/℃降。

　　DC110V：40～60℃時、額定通電電流6A以0.27A/℃降。

安全繼電器插座的特性

*1. P7SA-□F-ND-PU在50～70℃時、連續通電電流6A以0.25A/℃降。

　　P7SA-□F-ND在50～70℃時、連續通電電流6A以0.3A/℃降。

　　P7SA-□F在50～85℃時、連續通電電流6A以0.1A/℃降。

*2. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位
