技術參數：

產品類型

斷路器

產品應用

固定模式

Clipped 在…上 35 mm DIN 導軌

控制類型

旋鈕

額定電流 [In]

25 A

約定發熱電流 [Ith]

2 A 符合 IEC 60947-4-1

高度

132 mm

寬度

55 mm

環境溫度

-20...60 °C

貯存環境溫度

-40...80 °C

深度

136 mm

產品重量

0.96 kg

額定沖擊耐受電壓 [Uimp]

6 kV 符合 IEC 60947-2

每極功耗

8 W

機械壽命

50000 次

脫扣器額定值

17...25 A

電磁脫扣電流

350 A

螺釘式 在…上 面板 (with 3 x M4 screws)

操作位置

任何位置

電動機保護

脫扣器類型

熱磁式

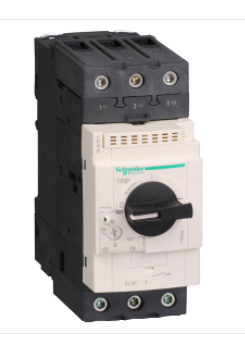

實物圖：

折疊外部附件：

電動操作機構:這是一種是用于遠距離自動分閘和合閘斷路器的一種附件，

電動操作機構有電動機操作機構和電磁鐵操作機構兩種，電動機操作機構

路器處于合閘時，柜門不能開啟;只有轉動手柄處于分閘或再扣，開關板的

門才能打開。在緊急情況下，斷路器處于"合閘"而需要打開門板時，可按

為塑殼式斷路器殼架等級額定電流400A及以上斷路器，電磁鐵操作機構適

位置來達到合、分，斷路器在用電動機構操作時，在額定控制電壓的

85%-110%之間的任一電壓下，應能斷路器閉合。

轉動操作手柄:適用于塑殼斷路器，在斷路器的蓋上裝轉動操作手柄的機構

，手柄的轉軸裝在它的機構配合孔內，轉軸的另一頭穿過抽屜柜的門孔，

用于塑殼斷路器殼架等級額定電流225A及以下斷路器，無論是電磁鐵或電

動機，它們的吸合和轉動方向都是相同，僅由電動操作機構內部的凸輪的

旋轉手柄的把手裝在成套裝置的門上面所露出的轉軸頭，把手的圓形或方

形座用螺釘固定的門上，這樣的安裝能使操作者在門外通過手柄的把手順

時針或逆時針轉動，來確保斷路器的合閘或分閘。同時轉動手柄能斷

動轉動手柄座邊上的紅色釋放按鈕。

型號：

GV2-ME03

GV2-ME03

GV2-ME04

GV2-ME04C

GV2-ME05C

GV2-ME06C

GV2-ME07

GV2-ME07C

GV2-ME08C

GV3ME25

GV3ME40

GV2-ME14

GV2-ME14C

GV2-ME16C

GV2-ME20C

GV2-ME21C

GV3ME63

GV3ME80

GV3P40

GV3P50

GV2-ME10C

GV2-ME22C
