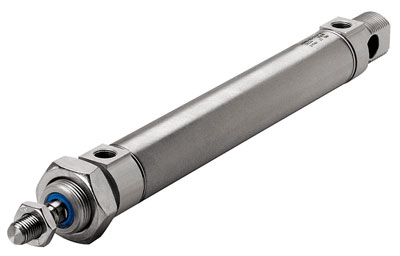

FESTO矩形氣缸檢測方式DSBC-32-100-PPVA-N26
輸出力 3 ...205 N
單作用，推
扁平化設計
氣路板式安裝，結構緊湊
缸徑 1.5, 2.5, 5, 10 mm
行程 10 ...50 mm
防旋轉
位置感測
扁平結構
氣接口 倒鉤接頭 PK-3，用于 3 mm 氣管 Gx
結構特點 活塞，活塞桿
緩沖 無
采用特殊形狀活塞桿，抗扭
轉
模塊化安裝，空間緊湊
多種安裝方式
等效缸徑 ? 3.6 5.6 5.6 12 12 22
位置感測 – – – – – 通過接近開關
安裝方式 通過橫向鏜孔安裝
工作介質 壓縮空氣符合 ISO 8573-1:2010 [7:4:4] 標準
安裝位置 任意
工作和環境條件
活塞面積 1.5x6.5 2.5x9 2.5x9 5x20 5x20 10x40
工作行程 10 10 20 25 50 40
工作/先導介質注意事項 可用潤滑工作（一旦使用潤滑，今后必須使用潤滑工作）
工作壓力 [bar] 3.0 … 6.0 2.8 … 6.0 2.8 … 6.0 2.5 … 6.0 2.5 … 6.0 2.5 … 6.0
元件必須具備一定的耐腐蝕能力。外部可視元件具備基本的涂層表面，
可直接與工業環境或與冷卻液、潤滑劑等介質接觸。
殼體 鋁
環境溫度1) [°C] 0 … +60
耐腐蝕等級 CRC2) 2
1) 注意接近開關工作范圍
2) CRC 2 ：耐腐蝕等級 2 符合 Festo 940 070 標準
2 端蓋 鋁
3 長方形活
4 密封件 聚氨酯
– 材料注意
塞桿
加強型聚酰胺 高合金鋼 加強型
聚酰胺
事項
包含 PWIS
氣管
2 倒鉤接頭，用于 1.5 mm
氣管
（油漆濕潤缺陷物質）
-
尺寸EZH-1,5/6,5-10 CAD 相關數據 www.festo.com.cn
1 倒鉤接頭，用于 3 mm
3 200 mm 氣管長度
