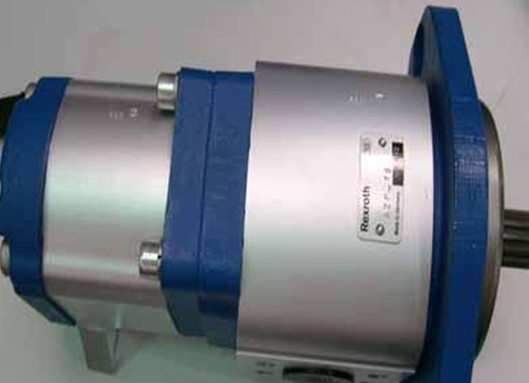

德國博世力士樂徑向柱塞泵4WE6M-6X/EG24N9K4

固定排量

自吸式、閥控式

由于液壓動態潤滑的滑動軸承而擁有長使用壽命

設計緊湊，尺寸便于安裝

常數和變量葉片泵的可能性組合

五種規格

產品說明

裝配

泵為閥控自吸式徑向柱塞泵，排量固定。

泵基本上由殼體 (1)、偏心軸 (2) 以及吸油閥 (4)、壓力閥 (5和柱塞 (6) 等泵元件 (3)組成。

吸油和排油過程

柱塞 (6) 相對于偏心軸 (2)沿徑向排列。柱塞 (6) 由液壓缸 (7) 導向并在彈簧 (8) 作用下貼緊偏心構件 (2)。在柱塞 (6)向下運動的過程中，液壓缸 (7) 中工作腔體 (9) 的尺寸將增大。產生的負壓力用于自密封邊提升吸油閥板 (4.1) 。這樣可以打開吸油腔體 (10) 到工作腔體 (9)的連接。工作腔體中充滿液壓油。在柱塞 (6)向上運動的過程中，吸油閥將關閉，壓力閥 (5) 將開啟。液壓油現可經壓力油口 (P)流向系統。

加壓壓力油口為順時針方向。

順時針方向靠近吸油口的壓力油口被稱為 P1

管路和油口

拔下泵上的保護插頭。 ?

建議使用符合 DIN EN 10305-1 的無縫鋼管及可拆卸的管道連接。 ?

根據油口選擇管道內徑（吸油速度 1 到 1.5 m/s）。 ?

入口壓力，請參閱技術數據。 ?

安裝前徹底清潔管道和配件。

對泵進行任何操作（例如安裝和拆卸）時，須斷開系統電源并卸壓！ ?

不允許在未經的情況下對設備進行會影響安全和功能的改造和改動！ ?

安裝防護設備（例如，連軸器保護裝置）！ ?

請勿拆卸任何已有的防護設備！ ?

必須嚴格遵守一般情況下有效的安全規程和事故預防規程

整體結構選項包括多路泵

可以從下面的示意圖制圖表達中看到以下內容：

組成液壓缸的壓力油口的數量和位置 ?

點用于標記直接位于加壓壓力油口的液壓缸。

圓圈用于標記未直接位于加壓壓力油口的液壓缸。

虛線和/或點劃線顯示每個組成殼體中的液壓缸。

檢查該系統是否完整正確地安裝。 ?

無負載啟動泵，并讓泵在不加壓的情況下運行幾秒鐘，排出液壓油以實現充分潤滑。 ?

不能在沒有液壓油的情況下運行泵！?

泵的調節、維護和修理只能由經過、受過培訓和指導的人員來完成！ ?

請僅使用力士樂件備件！ ?

泵只能在允許的數據范圍內工作。 ?

泵只能在處于較佳狀態時工作！ ?

德國博世力士樂徑向柱塞泵4WE6M-6X/EG24N9K4
