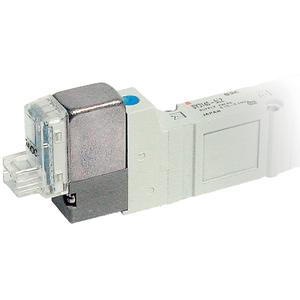

SY7220-5DZD-02-F2，SMC 5通電磁閥

企業QQ:2880626086

手機；17302157802（微信）

電話：028-84634436-8002

郵箱:[email protected]

聯系人;余玲

3通閥和5通閥可混合安裝

消耗功率: 0.1 W (帶節電回路)

集裝式可選項眾多，例如：鋁閥體，DIN導軌，組合式集裝式

集裝式型號: SS5Y3，SS5Y5，SS5Y7，SS5Y9

系列 7 SY7000

機能 2 2位雙電控

線圈規格 - 標準

額定電壓 5 DC24V

導線引出方式 D DIN型插座式

LED及過電壓保護回路 Z 帶指示燈·過電壓保護回路

手動操作 D 壓下回轉鎖定式(旋具操作型)

A·B接管口徑 02 1/4

螺紋的種類 - Rc

托架 F2 帶側板托架

訂制規格 - 標準

CE對應

將電源連接到DC規格電磁閥時

配備（指示燈）浪涌電壓抑制器，確認

是否有極性。如果有極性，請注意

以下幾點。

沒有內置二極管來保護極性，：

如果出現錯誤，關于極性，閥門中的二極管，

控制裝置開關元件或電源設備等，

可能會燒壞。

用二極管保護極性：

如果關于極性的錯誤，將無法做到

切換閥門。

②施加電壓

當電力連接到電磁閥時，請

小心施加適當的電壓。電壓不當可能會導致

線圈故障或燒壞。

③確認連接。

完成接線后，確認連接是否正確

警告

①潤滑

1）閥門在已經過終身潤滑，但沒有

需要進一步潤滑。

2）如果是潤滑油，請使用1級渦輪機油（不含油脂）

添加劑），ISO VG32。

 然而，一旦施加潤滑，它必須繼續作為損失

原始潤滑劑可能導致故障。

 有關2級渦輪機油（含添加劑），ISO，請聯系SMC

VG32。

④擰入

將配件連接到閥門時，如下所示擰緊。

1）M3，M5型

1.使用SMC接頭時，請遵循以下準則。后

用手擰緊，再擰緊1/4（M3），1/6（M5）圈

用緊固工具。但是，如果使用微型配件，

之后用擰緊工具再擰緊1/4圈

用手收緊。用于帶墊圈的配件，帶2個墊圈

例如，通用彎頭或通用三通，緊固一個

額外1/2轉。

注）如果配件過緊，可能會導致漏氣

配合螺紋斷裂或墊圈變形。

但是，如果配件沒有充分擰緊，松動

可能會發生螺紋和空氣泄漏。

 2.使用SMC接頭以外的配件時，請按照

各配件制造商的說明。

2）對于線程

 如下圖所示，擰緊適當的擰緊扭矩。

空氣源

警告警告

①使用清潔空氣

不要使用含有合成化學品的壓縮空氣

含有有機溶劑，鹽類或腐蝕性氣體等的油類

這可能會導致損壞或故障。

管道
