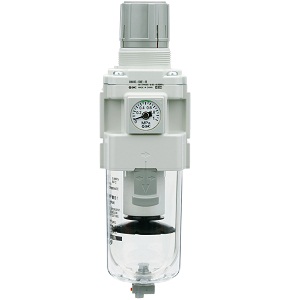

新款A(yù)W40-04D-B，SMC過濾減壓閥

AW20-AW60-B 系列 模塊式 過濾減壓閥(帶逆流功能)

詳細

過濾器和減壓閥一體化，可省空間、省配管

該減壓閥內置能將出口側壓力快速排出的機構

字段描述 字段取值 取值描述

主體大小 40 組合件大小

帶逆流功能 - 無逆流功能

螺紋的種類 - Rc

接管口徑 04 1/2

可選項a - 無安裝可選項

可選項b D 浮子式自動排水器N.O.(常開)未加壓時冷凝水排出

可選項c - 無壓力表，無設定螺母(面板安裝用)

準標準a - 0.05～0.85MPa設定，聚碳酸酯杯

準標準b - 帶排水活門，溢流型，流向:左→右，

產品標牌、杯注意指示和壓力表的單位表示:MPa

訂制規格 - 標準

1.無法進行殘壓處理（出口壓力去除）

對于AW20-B到AW60-B，即使入口壓力為

累。進行殘壓處理時，請使用

具有回流功能的過濾器調節器（AW20K-B至AW60K-B）。

2.空氣過濾器，過濾器調節器和潤滑器的標準碗，

以及潤滑器的觀察穹頂由制成

聚碳酸酯。不要在他們所處的環境中使用

暴露于或接觸有機溶劑，化學品，

切削油，合成油，堿和螺紋鎖定解決方案。

1.每2年或壓力下降時更換元件

為了防止損壞，以0.1MPa為準，以先到者為準

對元素。

新款A(yù)W40-04D-B，SMC過濾減壓閥

警告

1.在驗證進樣口的顯示值時設置調節器

和出口壓力表。過度旋轉調節器旋鈕

會對內部零件造成損壞。

2.請勿在壓力調節器旋鈕上使用工具

造成損壞。必須手動操作。

警告

1.調整前務必解鎖旋鈕

壓力并將其鎖定

設定壓力。沒有遵循

這個程序可能會造成損害

旋鈕和出口壓力可以

波動。

s將壓力調節器旋鈕拉至

開鎖。 （你可以在視覺上驗證這一點

出現“橙色標記”

在差距。）

sPush

壓力調節器旋鈕到

鎖。當旋鈕不容易

鎖定，左右轉動一點

然后推它（當旋鈕是

鎖定，“橙色標記”，即

差距將消失）。

2.可以使用旋鈕蓋來防止

粗心操作旋鈕。參考

到97頁了解詳情。

3.當碗安裝在碗上時

AW30-B到AW60-B，安裝它們

鎖定按鈕排成一行

前面（或后面）的凹槽

身體避免掉落或損壞碗。

新款A(yù)W40-04D-B，SMC過濾減壓閥
