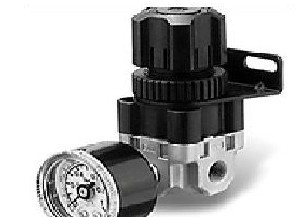

關于SMC過濾減壓閥技術樣本AW10-M5BCG

產品介紹：

若將它與主閥分離，則稱為外部先導式減壓閥，它可實現遠距離控制。

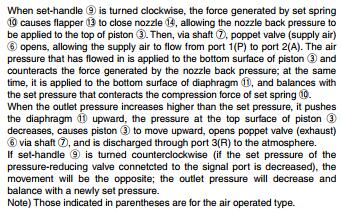

減壓閥結構原理圖。順時針旋轉設定手輪1，調壓彈簧3被壓縮，推動擋板7，關閉噴嘴6，輸入氣壓力通過固定節流孔2流入膜片B的上腔，氣壓力推動膜片C，使主閥芯4開啟，則有壓力輸出。此輸出壓力一方面作用在膜片C的下腔，與膜片B的上腔氣壓力相平衡；另一方面，通過OUT側通路，進入膜片A下腔，與設定彈簧力相平衡，以維持出口壓力不變。

當出口壓力增大，膜片A上移，噴嘴與擋板開啟，膜片B上腔壓力下降，則膜片B、C組件上移，常泄式排氣閥芯5瞬時開啟，出口壓力下降，又維持出口壓力不變。

噴嘴擋板機構和常泄式排氣閥的溢流作用對壓力調節是很敏感的，故能實現穩壓。

普通型減壓閥，出口壓力不要過進口壓力的85%；減壓閥，出口要壓力不要過進口壓力的90%。輸出壓力不得過設定壓力的較大值。

連接配管要充分吹洗。

空氣的流動方向按箭頭方向安裝，不得裝反。

使用塑料質的減壓閥，應避免陽光直射

用壓縮空氣的作用力代替調壓彈簧力以改變出口壓力的閥，稱為先導式減壓閥。它調壓時操作輕便，流量特性好，穩壓精度高，壓力特性也好，適用于通徑較大的減壓閥。

先導式減壓閥調壓用的壓縮空氣，一般是由小型直動式減壓閥供給的。若將這個小型直動式減壓閥與主閥合成一體，則稱為內部先導式減壓閥。
