訂購SMC標準氣缸選型指南CP96SDB50-200
基本要點：
氣缸的空氣消耗量是指氣缸做一次往復運動所消耗的空氣量Vc，氣缸做一次往復運動，氣缸至換向閥之間的配管所消耗的空氣量為Vt。
氣缸承擔任務的要求來選擇氣缸的品種。例如要求氣缸到達行程終端無沖擊現象和撞擊噪聲，應選緩沖氣缸；如要求重量輕，應選輕型缸；要求安裝空間窄且行程短，可選薄型缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能的氣缸；除活塞桿作直線往復運動外，還需缸體做擺動，可選耳軸式或耳環式安裝方式的氣缸等。下圖是SMC氣缸主要特征表，選型時可以參照。
由于耳環上的軸承及活塞桿的導向精度高、耐磨性好，故活塞桿下垂小，氣缸壽命長，能高速驅動，防塵效果好，防塵圈更換方便。外形輕巧，安裝容易、缸身耐沖擊
缸筒為不銹鋼，耐外部沖擊。缸蓋與活塞用鋁合金，缸筒與端蓋為壓鉚鏈接，端蓋外表面銑成四個平面，安裝空間小，安裝方便，重量輕。采用特殊防塵圈，防塵好。導向套與活塞桿，缸筒與耐磨環間隙小，缸體與安裝腳座的安裝精度高，密封圈耐磨性好，壽命長，能高速驅動

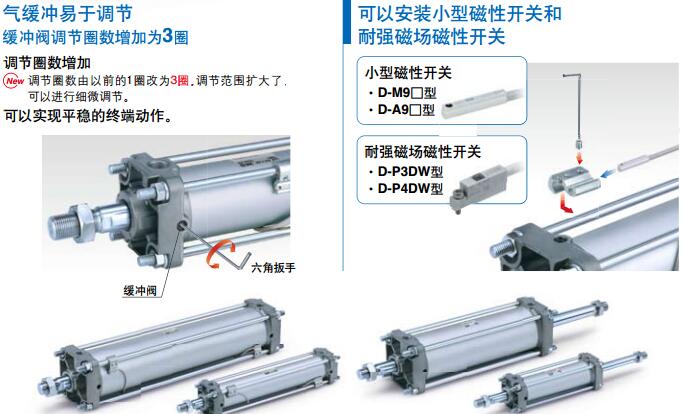

CA1的改進型。缸筒與缸蓋為四拉桿連接，拉桿不伸出端蓋外。外形美觀。導向套和活塞桿的加工精度高，活塞桿下垂表小。安裝精度高。緩沖腔加大，有采用了新的緩沖密封圈，緩沖能力比CA1增大30%。能高速驅動。緩沖閥未露出缸蓋之外，安全，易調節。通口與緩沖閥在同一平面上。
MB1為四拉桿不外露的方形斷面氣缸，磁性開關可裝在四面的溝槽內。
性能參數：
訂購SMC標準氣缸選型指南CP96SDB50-200
