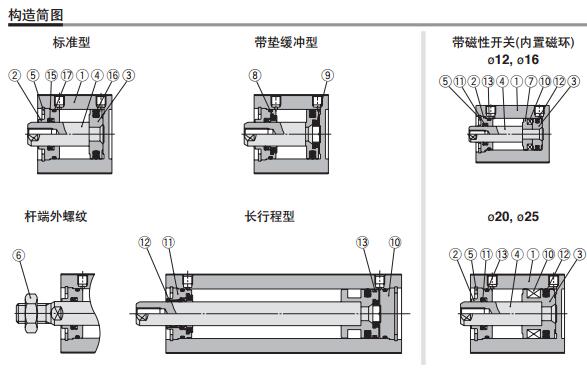

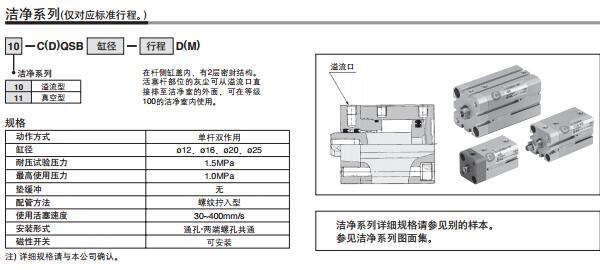

結構說明：

氣缸中的受壓力零件。為防止活塞左右兩腔相互竄氣，設有活塞密封圈。活塞上的耐磨環可提高氣缸的導向性，減少活塞密封圈的磨耗，減少摩擦阻力。

缸筒與端蓋的連接方法主要有以下幾種：

整體型：采用鍛造工藝把缸筒與一側端蓋做成一體，另一側端蓋與缸筒使用鉚接或用卡圈固定。用于微型缸和小型缸。

鉚接型：在端蓋上開有溝槽，將缸筒兩端壓鉚入端蓋溝槽內，形成一體。用于中小型缸。

螺紋聯接型：缸筒與端蓋上設有鏈接螺紋，將它們連接在一起。用于中小型缸。

法蘭型：缸筒和端蓋上都設有法蘭，用螺栓將它們連在一起。用于省空間的中小型氣缸。

拉桿型：用四拉桿將兩端蓋與缸筒加緊在一起，端蓋與缸筒之間有密封圈。用于形成不太長也不太短的中大型氣缸。

耐磨環長使用聚氨酯、聚四氟乙烯、夾布合成樹脂等材料。活塞的寬度由密封圈尺寸和必要的滑動部分長度來決定。滑動部分太短，易引起早期磨損和卡死。

選型材質：

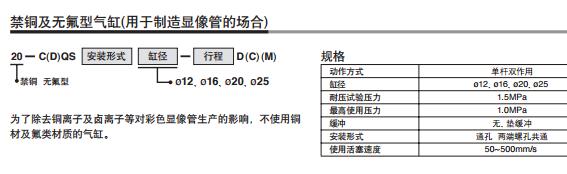

活塞的材質常用鋁合金和鑄鐵，小型缸的活塞有黃銅制成的。

活塞桿是氣缸中重要的受力零件。通常使用高碳鋼，表面經鍍硬鉻處理，或使用不銹鋼，以防腐蝕，并提高密封圈的耐磨性。

回轉或往復運動處的部件密封稱為動密封，靜止件部分的密封稱為靜密封。

帶磁性開關的自由安裝型氣缸，當安裝間距小于右表中的值時，磁性開關有可能發生誤動作。

不得已要使用比右表中安裝間距小的場合，應在靠近磁性開關的氣缸處設置鐵板或隔磁板(MU-S025),

若不使用隔磁板，磁性開關會出現誤動作。
