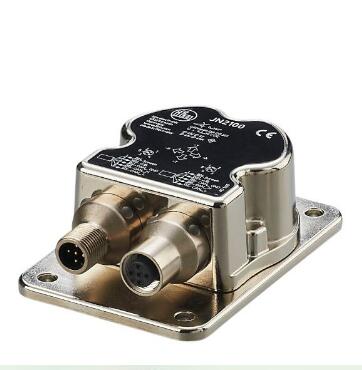

緊湊堅固的外殼

廣泛的測量角度

具有通過 CAN 總線輸出信號的多種傳感器類型，可輸出數字或模擬信號

高防護等級，適應嚴苛工業環境的需求

可配置的 CAN 傳感器

用于準確測量 X 和 Y 軸傾角

兩條軸上的總角度范圍的高測量準確度

零點、計數方向和限制頻率可調

緊湊堅固的外殼

適用多種通信任務的高性能 CAN 接口

應用 用于移動車輛和工程機械的2軸位置檢測及零點找平

自我測試功能 是

Heartbeat 是

電氣數據

工作電壓 [V] 9.2...30 DC

電流損耗 [mA] 70; (帶加熱: < 70 mA (24 V, 25 °C); 無加熱: < 25 mA (24 V); 帶加熱: < 170 mA (24 V))

反相保護 是

監控范圍

軸的數量 2

角度范圍 [°] 0…360 / ± 180

精度/偏差

重復精度 [°] ≤ ± 0,1

分辨率 [°] 0.001; (可設定參數)

溫度系數 [1/K] ≤ ± 0,002°

度 [°] ≤ ± 0,5°

接口

通信接口 CAN

CAN接口數 1

CAN

協議 CANopen CiA DS 301

出廠設置

波特率: 125 kBit/s

Node Id: 10

工作條件

環境溫度 [°C] -40...85

存儲溫度 [°C] -40...85

外殼防護等級 IP 65; IP 67; IP 68; IP 69K

/測試

EMC電磁兼容

DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD

DIN EN 61000-4-3 HF電磁場輻射 10 V/m

DIN EN 61000-4-4 Burst 2 kV

DIN EN 61000-4-6 射頻場感應的傳導抗擾度 10 V

抗沖擊

DIN EN 60068-2-27 100 g 1 ms / 10000 每個軸（X/Y)的影響
