詳細概述AVENTICS緊湊型迷你滑塊，820058761

所屬分類：REXROTH（力士樂）電磁閥
瀏覽次數：次
發布日期：2018-01-12

我要詢價

產品概述
性能特點
技術參數

詳細概述AVENTICS緊湊型迷你滑塊，820058761

上海乾拓貿易有限公司

企業QQ: 2880626081

直線電話：021-6900-0973

直線傳真：021-399-47616

手機：18918572467（微信）

郵箱: [email protected]

聯系人：周彩云

地址：上海嘉定區嘉涌路99弄6號樓713

環境溫度范圍：+0°C / +60°C
介質：壓縮空氣
顆粒大小 max.：5 μm
壓縮空氣中的含油量：0 mg/m3 - 1 mg/m3
確定活塞推力的壓力：6,3 bar
重復精度：0,02 mm
材料:
外殼：鋁材,陽極氧化處理
活塞桿：不銹鋼
正面板：鋁材，陽極氧化處理
密封：聚氨酯
導向臺：鋁材,陽極氧化處理
導軌：鋼,淬火的
對中環：不銹鋼

活塞- ?	[mm]	2x16	2x20	2x25
接口		M5	G 1/8	G 1/8
工作壓力范圍	[bar]	3/10	3/10	2/10
縮回活塞力，理論	[N]	218	297	520
伸出活塞力，理論	[N]	182	269	421
較大速度	[m/s]	0,8	0,8	0,8
緩沖長度	[mm]	7	7	7
緩沖能量	[Nm]	0,5	1,2	1,6

活塞- ?	2x16	2x20	2x25
行程 50	R480640154	R480640157	R480640160
80	R480640155	R480640158	R480640161
100	R480640156	R480640159	R480640162

重量	活塞- ?	2x16	2x20	2x25
	行程 50	1,285	1,61	2,635
	80	1,365	2,1	3,285
	100	1,94	2,23	3,56

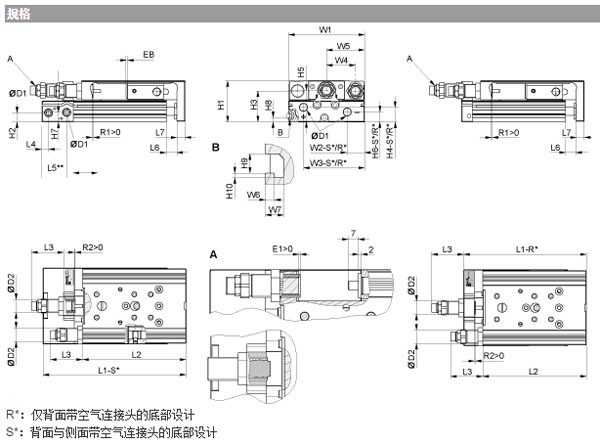

活塞- ?	? D1	? D2	H1	H2	H3	H4-R	H4-S	H5	H6-R	H6-S	H7	H8	H9
16	M5	M12x1	40	7,2	29	12,2	12,2	31	7,7	7,7	11,2	-	-
20	G 1/8	M16x1,5	50	11,2	37,5	17,3	17,3	38,2	11,7	12,2	11,7	5,5	4,2
25	G 1/8	M18x1,5	60	14,2	44	15,5	22,9	46,5	13,2	21,7	16,2	6,9	5,2

...活塞- ?	H10	L3 1)*	L3 2)*	L4	L5 3)	L6	L7	R2	W1	W2-R	W2-S	W3-R	W3-S
...16	-	12	47	6,5	17,7	2	10	3	76	31	31	60,5	60,5
...20	1	15	57	8	30	2,1	10	3	92	10	21	74	74
...25	1,5	15	62	9	31	2,1	12	3	112	11	14	92	92
