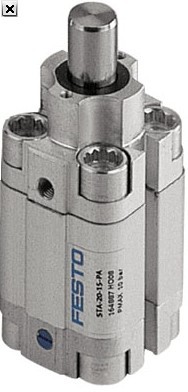

FESTO德國標準型止動氣缸中文資料

上海乾拓貿易有限公司

聯系人：楊江玲

企業QQ：2880626083

手 機：18917074297（微信）

電 話：021-39529830-8012

郵箱；[email protected]

地址：上海市嘉定區江橋嘉涌路6號樓713室

特性：

派生型：耳軸, 滾輪, 抗旋轉

行程5 ... 30 mm

活塞桿推出后許用的沖擊力 880 ... 6280 N

位置感測

標準型止動氣缸，適用于所有應用

缸徑16, 20, 32, 40, 50 mm

固定式緩沖

概述:

類型：–柱銷 –柱銷，帶內螺紋 –滾輪

? 單作用，拉 ? 雙作用，帶彈簧，拉

四側均可連接氣源，與沖擊方向無關。

? 結構緊湊 ? 傳感器溝槽位于3 個側面

? 緩沖特性非常好，活塞桿導向 堅固，使用壽命長

? 快速方便地設置傳送裝置

? 雙作用，不帶彈簧 ? 帶或不帶抗扭轉

? 可安全阻擋較高重量為90kg的工件托盤、棧板和包裝箱

? 通過集成的接近開關感測，節 省空間

通過松緊螺絲，抗扭轉環科旋轉 90°。

技術參數：

安裝方式 通過通孔 通過內螺紋 通過附件

位置感測 通過接近開關 安裝位置 任意

帶彈簧 [bar] 2.8 1.6 1.2 1.2 1.2

較大側向力時 [bar] ?頁碼10 較大工作壓力 [bar] 10

環境溫度1) [°C] –10…+80 耐腐蝕等級CRC2) 2

行程 [mm] 5…15 5…20 5…25 5…30 5…30

較大循環速度 [Hz] 5 結構特點 活塞 活塞桿 活塞桿，

缸徑? 16 20 32 40 50 氣接口 M5 M5 Gx Gx Gx

 小工作壓力 不帶彈簧 [bar] 1

（必須以后始終采用潤滑介質）

拉雙作用，不帶彈簧 單作用，拉緩沖形式 兩端帶彈性緩沖墊

帶滾輪 缸筒 抗扭轉 工作模式 雙作用，帶彈簧，

工作介質 壓縮空氣，符合ISO8573-1:2010[7:4:4]

工作/先導介質注意事項 可采用潤滑介質
