功能和特性
氣缸傳感器可用信號傳達氣缸中活塞的位置。傳感器可在氣缸活塞經過時，檢測到
活塞中的環形磁鐵，并通過輸出信號發送信號。
? 可用于由不可磁化材料制成的所有商用氣缸。

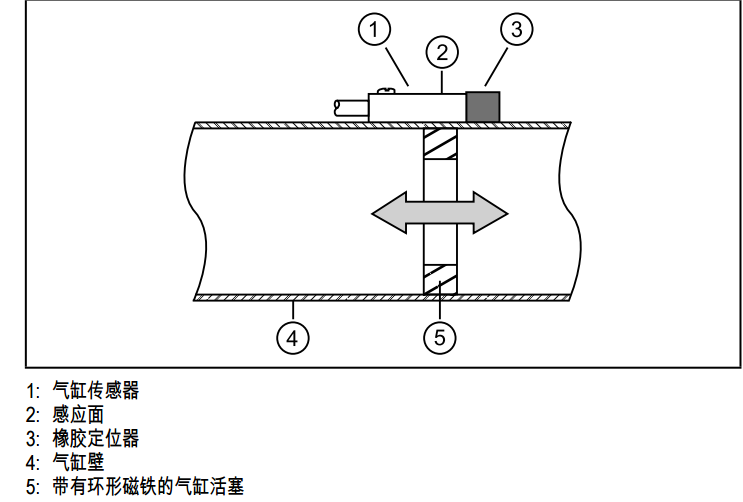

將傳感器固定在氣缸上。定位感應面，以將其放置在您希望檢測活塞的位置。
連接傳感器前，請切斷電源。連接應嚴格按照型號標簽上的指示操作。 配
有連接電纜的設備芯線顏色： BN = 棕色、BU = 藍色、BK = 黑色、WH =白色。
調節/操作
1. 將活塞移至檢測位置。
2. 通過 LED 指示調整傳感器： LED 在輸出功能開啟時亮起。
3. 擰緊固定螺絲以將其緊固至插槽中。
4. 通過插入橡膠定位器來標記傳感器的位置。
如果氣缸的安裝位置緊鄰具有磁化能力的組件，則傳感器的開關特性將可
能會發生改變。
