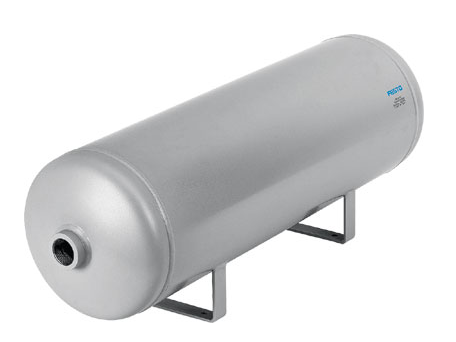

VZS-20-B貯氣罐介質/環境溫度

其它的管子接頭

容量 20 l

裝配位置 冷凝水向下排放

符合標準 EN 286-1

工作壓力 -0.95 ... 16 bar

當貯氣罐與延時節流閥連接時

可加長延時時間

貯氣罐還可被用于補償壓力波

動，用作空氣突然耗盡時的儲

能器

-Q- 溫度范圍–10 …+100 ° C

-L- 工作壓力–0.95 …16 bar

貯氣罐測試符合 EC 指令 87/404和歐洲 EC EN 286-1標準。

工作介質 壓縮空氣符合ISO8573-1:2010 [-:-:-]氮

CE 符號 (參見符合的標準) 根據 EU 簡化的壓力容器指導原則

耐腐蝕等級 CRC 4 – 強腐蝕影響

介質溫度 -10 ... 100 °C

環境溫度 -10 ... 100 °C

較大緊固扭矩,連接螺紋 130 Nm

較大緊固扭矩,冷凝水排放 27 Nm

產品重量 9,000 g

安裝類型 帶通孔

冷凝水排放接口 G3/8

氣動連接 G1

型號 CRVZS-01 CRVZS-04 CRVZS-0,75 CRVZS-2 CRVZS-5 CRVZS-10 CRVZS-20

氣接口 G
G G G G1

冷凝水排放接口 – G

工作介質 空氣或氮?dú)?/p>

結構特點 無縫焊壓力容器

安裝型式 固定夾 通過安裝支架上的通孔

容積 ±10% [l] 0.1 0.4 0.75 2 5 10 20

0.1 160 233 CRVZS-0,1 5 192 159 CRVZS-5

0.4 160 234 CRVZS-0,4 10 160 237 CRVZS-10

0.75 160 235 CRVZS-0,75 20 534 845 CRVZS-20

工作壓力 [bar] –0.95 …+16

適用于壓力單元的CE標志 – 97/23/EC

溫度范圍 [° C] –10 …+100 （遵守氣管和硬管的工作范圍）

材料 不銹鋼

耐腐蝕等級 CRC1) 3

重量 [g] 226 543 736 1681 3581 6459

材料備注 不含有黃銅和PTFE

材料信息，儲氣罐 鋼, 粉狀外層處理

B-1空位堵頭5763

B-3/8空位堵頭3570

B-3/8-20空位堵頭534215

D-1/2I-1A變徑氣嘴197634

D-3/4I-1A變徑氣嘴9168

D-3/4I-1A-AL變徑氣嘴183589
