工作壓力 [bar] ≤ 6 2 ... 6 環境溫度 [°C] –20 ... +40

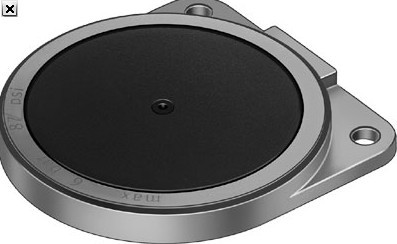

工作條件 – 膜片式夾緊氣缸，圓形 夾緊區域直徑? 12 16 20 25 32 40 50 63

工作壓力 [bar] ≤ 6 環境溫度 [°C] –10 ... +40

作用力 [N] – 膜片式夾緊氣缸，塊狀

夾緊區域尺寸 10x30 15x40 15x63 20x75 20x120 20x180

6 bar、行程 1 mm時的夾緊力 95 195 350 660 1 100 1 690 6 bar、

較大行程時的夾緊力 80 165 290 600 1 000 1 480

缸徑 膜片式夾緊氣缸， 塊狀: 約 ? 20 ... 68 mm 膜片式夾緊氣缸，

 圓形: ? 12 ... 63 mm -T- 行程長度 3 ... 5 mm -W- www.festo.com

主要 技術參數 – 膜片式夾緊氣缸，塊狀

20x180 5 13 293 EV-20/180-5 40 5 184 857 EV-40-51) 50 5 184 858 EV-50-51) 63 5 184 859 EV-63-51)

夾緊區域直徑 ? 12 16 20 25 32 40 50 63 氣接口 M3

工作介質 過濾壓縮空氣，潤滑或未潤滑 結構特點 膜片式夾緊氣缸 緩沖形式

 無 位置感測 無 安裝型式 通過通孔 安裝位置 任意

工作條件 – 膜片式夾緊氣缸，塊狀

夾緊區域尺寸 10x30 15x40 15x63 20x75 20x120 20x180

夾緊區域尺寸 10x30 15x40 15x63 20x75 20x120 20x180

等效缸徑 ? 20 28 35 44 55 68 氣接口 M3 M5 工作介質 過濾壓縮空氣，

潤滑或未潤滑 結構特點 膜片式夾緊氣缸 緩沖形式 無

位置感測 無 安裝型式 通過通孔 通過附件 安裝位置 任意

13 289 EV-15/40-4 16 4 150 682 EV-16-4 15x63 4 13 290 EV-15/63-4 20 4 150 683 EV-20-4

 20x75 5 13 291 EV-20/75-5 25 4 150 684 EV-25-4 20x120 5 13 292 EV-20/120-5 32 5 150 685 EV-32-5

作用力 [N] – 膜片式夾緊氣缸，圓形 夾緊區域直徑? 12 16 20 25 32 40 50 63

6 bar、行程 1 mm時的夾緊力 55 102 162 226 376 680 1 090 1 660 6 bar

、較大行程時的夾緊力 56 125 187 271 456 675 1 075 1 640

-H- 注意 膜片式夾緊氣缸在運行時必須 緊靠著一個擋塊

重量 [g] – 膜片式夾緊氣缸，塊狀 夾緊區域尺寸 10x30 15x40 15x63 20x75 20x120 20x180

產品重量 20 45 65 130 190 270

主要技術參數 – 膜片式夾緊氣缸，圓形

重量 [g] – 膜片式夾緊氣缸，圓形 夾緊區域直徑 ? 12 16 20 25 32 40 50 63

產品重量 11 15 19 24 34 52 68 100

膜片式夾緊氣缸 1 殼體 壓鑄鋁 2 膜片 聚氨酯

– 材料說明 不含銅，聚四氟乙烯和硅  訂貨數據 符合 RoHS

訂貨數據 – 膜片式夾緊缸，塊狀 訂貨數據 – 膜片式夾緊缸，圓形 夾緊區域面積

行程 訂貨號 型號 夾緊區域直徑? 行程 訂貨號 型號 [mm] [mm] [mm] [mm]

10x30 3 151 993 EV-10/30-3 12 3 150 681 EV-12-3 15x40 4
