寶得式渦流接頭，寶帝S030型式接頭測量范圍

測量范圍0.5 -1200 l/min

流速0.3 -10 m/s（見 364 頁上的流量-流速曲線）

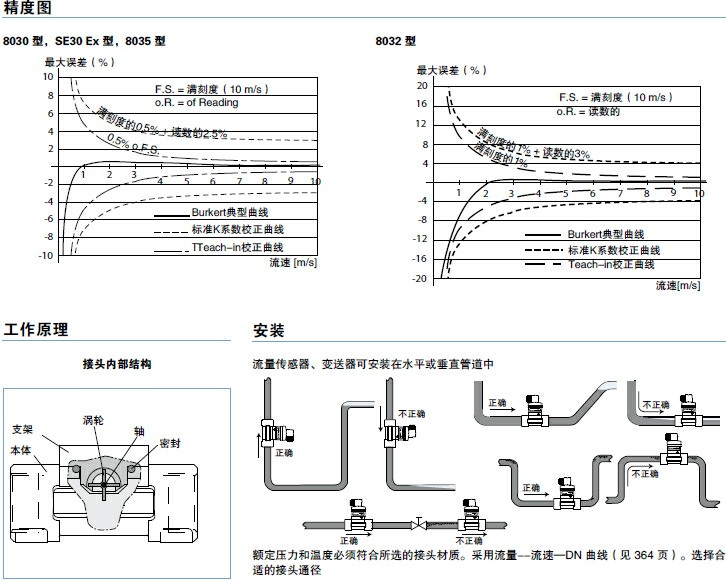

精度） 用 Teach-in（通過分體式變送器）或標準 K 系數進行校正，

重復性≤ 讀數的±0.4%

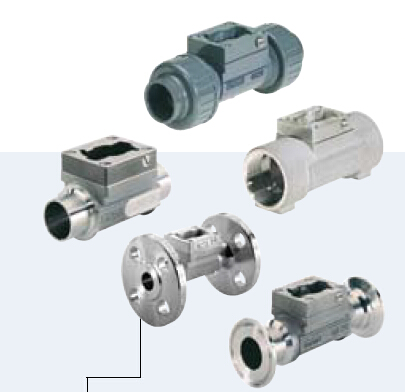

S030 型式接頭具有內置渦輪，用于流量測量。

液體流過管道時，渦輪旋轉并產生脈沖信號，該脈沖頻率與流量成正比。

這樣就形成了一種防泄漏結構：即所謂“卡口連接”技術通過接頭壁無接觸式檢測渦輪的旋轉。

不必切斷管道或中斷工藝系統，即可安裝或拆卸傳感器

介質溫度

PVC 接頭/PP 接頭

不銹鋼、黃銅或 PVDF 接頭

0-50℃/0-80℃

-15 至 100℃

環境溫度-15 至 60℃（工作與貯存）

較大介質壓力PN10（塑料接頭），PN16（金屬接頭，PN40 按需提供）（詳見

下頁上的壓力-溫度圖）

介質

顆粒含量

粘度

干凈液體、中性液體、微腐蝕性的液體或不含固體的

液體

多 1%（顆粒尺寸：較大 0.5 mm）

較大300 cSt

接頭本體材質PVC、PP、PVDF、黃銅（CuZn39Pb2）、

不銹鋼（1.4435/316L）

其他材質

密封

螺釘

渦輪

軸和軸承

FKM 或 EPDM（取決于接頭材質，參見訂貨表）

不銹鋼 A4

PVDF（可按需提供 PP 或不銹鋼）

陶瓷 (Al2O3)

內孔DN 08 - DN 65（可按需提供 DN 06）

連接口

金屬接頭

塑料接頭

內螺紋、焊接口、三夾式或法蘭（外螺紋可按需提供）

油寧（可按需提供管接或外螺紋
