高性能緊湊設計

靈活多變的底板系統

可實現多級壓力

豐富的附件系統

兩種閥芯可選

V44 金屬密封閥芯閥套(長壽命)

V45 軟密封閥芯 (大流量)

內控先導式，集中式先導閥排氣

易于從內先導變為外先導

12 V d.c. C312A 1 W VZC7L2C1-C312A

24 V d.c. C313A 1,2 W VZC7L2C1-C313A

24 V 50/60 Hz. C314A 2,1/1,5 VA VZC7L2C1-C314A

48 V 50/60 Hz C316A 2,1/1,5 VA VZC7L2C1-C316A

110 V d.c. C317A 1 W VZC7L2C1-C317A

115 V 50/60 Hz C318A 2,1/1,5 VA VZC7L2C1-C318A

230 V 50/60 Hz C319A 2,1/1,5 VA VZC7L2C1-C319A

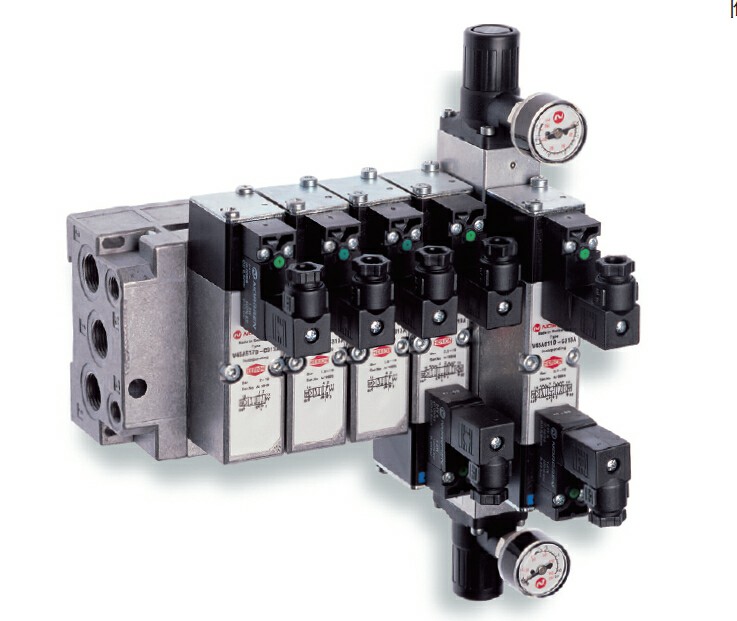

V44/V45 系列

Mini ISO 閥

環境溫度:

-15°C ~ +50°C V44/V45 電磁閥和

V45 氣控先導閥

-15°C ~ +80°C V44氣控先導閥

2 x 3/2, 5/2 和 5/3 閥

電磁先導閥和氣控閥

ISO 15407-1/VDMA 24 563

閥體寬度: 26 mm

介質:

經40 μm過濾的潤滑或非潤滑壓縮

氣體

工作方式:

V44: 硬密封滑閥, 電磁先導或氣動

電壓允差 -10%/+15%

負荷率 E.D.

諾冠Mini ISO 閥，諾冠氣控閥技術參數

入口節流 0,8 mm

電氣接頭 DIN 43 650表 'C'

手動控制 罩式按鈕 彈簧復位

可改為帶設置裝置的可鎖定型

型號 V70532-K00

保護等級 IP 65 帶密封插頭 (ISO 6952) NEMA 4

材料 PPS (本體), Viton and NBR (密封件)

先導式

V45: 軟密封滑閥, 電磁先導或氣動

先導式

工作壓力:

較高16bar

材料

本體和底板: 壓鑄鋁

閥芯和閥套:帶聚四氟乙烯涂層的

硬質陽極氧化鋁 (V44); 帶HNBR密

封件的鋁合金(V45).

塑料件: POM

靜密封件: NBR

端蓋和螺絲:鍍鋅

彈簧: 不銹鋼
