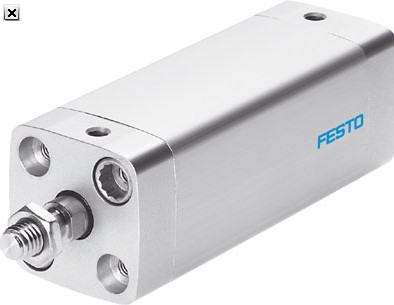

費斯托緊湊型氣缸，費斯托氣缸安裝形式

氣接口M5 M5 M5 M5

0 mm行程時的移動質量  307 g

每10 mm 行程所增加的重量  168 g

0 mm行程時的基本重量  1,772 g

每 10 mm 行程的附加質量系數  25 g

通過附件安裝

安裝位置任意

小旋入深度18 mm。不可將螺釘擰到底。

外螺紋M6 M8 M10x1.25

工作介質過濾壓縮空氣，潤滑或未潤滑

結構特點活塞

活塞桿

活塞桿螺紋內螺紋M3 M4 M5 M5

緩沖形式兩端帶彈性緩沖墊

位置感測帶位置感測

安裝型式通過通孔安裝

通過內螺紋安裝

若從上端安裝直徑為? 12和16 mm的氣缸，2個安裝螺釘

需成對角線分布，或者使用非磁性螺釘。

環境溫度1) [°C] -20

費斯托緊湊型氣缸，費斯托氣缸安裝形式

耐腐蝕等級CRC2) 2

耐腐蝕等級 CRC  2

環境溫度  -20 ... 80 °C

在終端位置的沖擊能量  0.75 J

6 bar時的理論作用力，進程  2,733 N

156 500 ADVU-12-5-P-A

156 501 ADVU-12-10-P-A

156 502 ADVU-12-15-P-A

156 503 ADVU-12-20-P-A

156 504 ADVU-12-25-P-A

156 505 ADVU-12-30-P-A

156 506 ADVU-12-40-P-A

156 507 ADVU-16-5-P-A

156 508 ADVU-16-10-P-A

156 509 ADVU-16-15-P-A

156 510 ADVU-16-20-P-A

156 511 ADVU-16-25-P-A

156 512 ADVU-16-30-P-A

156 513 ADVU-16-40-P-A

156 600 ADVU-20-5-A-P-A

156 601 ADVU-20-10-A-P-A

156 602 ADVU-20-15-A-P-A

156 603 ADVU-20-20-A-P-A

156 604 ADVU-20-25-A-P-A

156 605 ADVU-20-30-A-P-A

156 606 ADVU-20-40-A-P-A

156 607 ADVU-20-50-A-P-A
