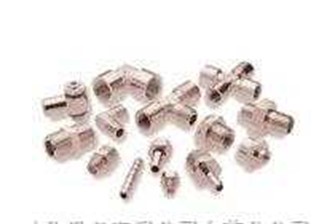

YSNORGREN軟管接頭，諾冠軟管接頭特點

v頁氣缸耗氣量表，給出了伸出，縮回以及伸縮循環的耗

氣量。這是在工作壓力為6bar(表壓力)時每mm行程的耗氣量(dm3

/mm)，為此計算一個工作行程的耗氣量，應將由表中所列的單位行

程耗氣量來乘以工作行程長度（mm）。這些是基于氣缸工作容積

的理論值。計人諸如活塞計后端蓋，接頭，管子及控制閥等的腔室

應增加10%-25%,過大的接頭，管子及氣缸到控制閥間的過長距離

都會導致過大的壓力損失，并會延長循環時間。

經驗規則：選取適當規格的接頭及管路，盡可能短的管路，可

獲得小的循環周期，并可節約能源。

控制閥：

工藝技術的發展使得較小規格的閥也能通過較大的流量，供給

的42mm寬的ISO#1閥的流量是1250L/min,現代的閥僅20mm寬就可

以傳送同樣的流量。

按老的規則，選用與氣缸氣口同樣大小的閥會產生很多的缺

點。是氣缸進氣口不會是一個全通孔，其二，是氣缸很容易接

近其較高速度，在實際應用中，較好的辦發是使閥與氣缸所需的流

量相匹配。

經驗規則：計算氣缸所需的較大瞬時流量及在快行程中所需
