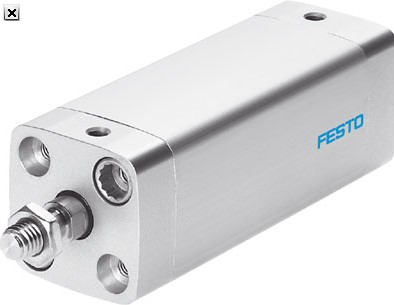

FESTO緊湊型氣缸文章，原理圖費斯托氣缸
上海乾拓貿易有限公司
企業QQ：2880626087
電話；021-69001039
手機；17321017802（微信）
郵箱；17321017802@163.com
聯系人；楊婷玉
地址：上海市嘉定區江橋嘉涌路99弄6號713室
S1 加強活塞桿S2 雙端活塞桿緩沖形式兩端帶彈性緩沖墊
位置感測帶位置感測
安裝型式通過通孔安裝-
通過內螺紋安裝
通過附件安裝
安裝位置任意
技術參數-基本型和派生型
活塞直徑? 12 16 20 25 32 40
氣接口M5 M5 M5 M5 Gx Gx
活塞桿內螺紋M3 M4 M6 M6 M8 M8
K5 - - M5 M5 M6 M6
活塞桿外螺紋M5 M6 M8 M8 M10x1.25 M10x1.25
K5 M6 M8 M10, M10x1.25 M10, M10x1.25 M10, M12 M10, M12
活塞桿的較大背隙[°] Q 2 1.8 1.6 1.6 1.2 1.2
S20 雙端，中空活結構特點活塞
活塞直徑? 50 63 80 100 125
氣接口Gx Gx Gx Gx G?
活塞桿內螺紋M10 M10 M12 M12 M16
K5 M8 M8 M10 M10 –
活塞桿外螺紋M12x1.25 M12x1.25 M16x1.5 M16x1.5 M20x1.5
K5 M12, M16 M12, M16 M16, M20 M16, M20, M20x1.5塞桿
K2 活塞桿上加長外螺紋
K5 特殊活塞桿螺紋
K8 加長活塞桿
K10 陽極氧化鋁活塞桿
S6 耐熱密封，較高溫度120 °C
S10 慢速(持續運動)
S11 摩擦
R3 高度耐腐蝕
R8 防塵
TL 激光標簽
