　　符合ISO6431,VDMA24562

　　務部咨詢

　　材料

　　導向架，螺母和安裝板：

　　陽極處理鋁普通軸承:

　　粉末冶金銅 (/51/*), (/81/*),

　　(/85/*)

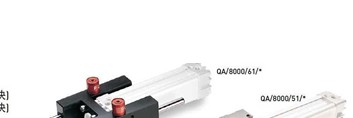

　　鋼滾珠軸承(/61/*)A氣缸導向架

　　QA/8000/51/*

　　QA/8000/61/*

　　QA/8000/81/*(長導向塊)

　　QA/8000/85/*(短導向塊)

　　? 32 ~ 100 mm

　　缸徑 活塞桿徑 型號 適用氣缸型號

諾冠氣缸導向架，NORGREN導向架分類

　　? ? 磁性活塞 非磁性活塞

　　*.按下表插入行程

　　32 12 QA/8032/51/* RA/8032/M, PRA/182032/M RA/8032, PRA/182032

　　40 16 QA/8040/51/* RA/8040/M, PRA/182040/M RA/8040, PRA/182040

　　50 20 QA/8050/51/* RA/8050/M, PRA/182050/M RA/8050, PRA/182050

　　63 20 QA/8063/51/* RA/8063/M, PRA/182063/M RA/8063, PRA/182063

　　80 25 QA/8080/51/* RA/8080/M, PRA/182080/M RA/8080, PRA/182080

　　100 25 QA/8100/51/* RA/8100/M, PRA/182100/M RA/8100, PRA/182100

　　缸徑 桿徑 型號 適和NFE-003-1標準

　　活塞桿：不銹鋼

　　防塵圈：丁腈橡膠

　　QA/8000/61/*

　　QA/8000/51/*

　　? 50 100 160 200 250 320 400 500

　　其他行程長度不適合，請使用接近行程，較大行程為500mm

　　標準行程

　　ISO/VDM能承受外部旋轉和彎曲力

　　導向桿沿帶防塵圈保護的軸承

　　移動

　　對無支撐載荷導向

　　技術參數

　　工作溫度范圍:

　　0°C ~ +80°C

　　在于+2°C下使用時，請向本公司技術服用氣缸型號

　　? ? 磁性活塞 非磁性活塞
