    符合ISO6431,VDMA24562

    和NFE-003-1標準

    能承受外部旋轉和彎曲力

    導向桿沿帶防塵圈保護的軸承

    移動

    對無支撐載荷導向

    技術參數

    50 20 QA/8050/61/* QA/8050/63 1500 RA/8050/M, PRA/182050/MIL # RA/8050, PRA/182050/IIL #

    50 20 QA/8050/51/* RA/8050/M, PRA/182050/M RA/8050, PRA/182050

    63 20 QA/8063/51/* RA/8063/M, PRA/182063/M RA/8063, PRA/182063

    80 25 QA/8080/85/* RA/8080/M, PRA/182080/M RA/8080, PRA/182080

    100 25 QA/8100/85/* RA/8100/M, PRA/182100/M RA/8100, PRA/182100

    QA/8000/85/* (滑動軸承,短導向塊)

    Piston

    rod ?

    Model Suitable for cylinders

    Magnetic Non-magnetic

    100 25 QA/8100/81/* RA/8100/M, PRA/182100/M RA/8100, PRA/182100

    QA/8000/81/* (滑動軸承,長導向塊)

    * 按下表插入行程

    32 12 QA/8032/85/* RA/8032/M, PRA/182032/M RA/8032, PRA/182032

    40 16 QA/8040/85/* RA/8040/M, PRA/182040/M RA/8040, PRA/182040

    80 25 QA/8080/61/* QA/8080/63 3000 RA/8080/M, PRA/182080/MIL # RA/8080, PRA/182080/IIL #

    100 25 QA/8100/61/* QA/8080/63 3000 RA/8100/M, PRA/182100/MIL # RA/8100, PRA/182100/IIL #

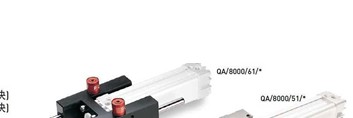

    標準型號

    QA/8000/51/* (滑動軸承)

    QA/8000/61/*    *按下表插入行程

    鎖緊裝置需單獨訂貨，有源型鎖緊裝置-壓力時鎖緊、無源型鎖緊裝置-壓力釋放時鎖緊 。每個導向架需要兩個。

    具體應用請咨詢技術服務部咨詢

    當為型材氣缸PRA/182000配導向架QA/8000/61）時，您必須訂一種缸體轉過90度的變型氣缸，以使氣口與兩條磁性開關槽處于同一方向。

    缸徑 桿徑 型號 無源鎖緊 鎖緊力 適用氣缸型號

    ? ? 裝置 (N) 磁性活塞 非磁性活塞

    80 25 QA/8080/51/* RA/8080/M, PRA/182080/M RA/8080, PRA/182080

    100 25 QA/8100/51/* RA/8100/M, PRA/182100/M RA/8100, PRA/182100

    缸徑 桿徑 型號 適用氣缸型號

    ? ? 磁性活塞 非磁性活塞

    * 按下表插入行程

    32 12 QA/8032/81/* RA/8032/M, PRA/182032/M RA/8032, PRA/182032

    40 16 QA/8040/81/* RA/8040/M, PRA/182040/M RA/8040, PRA/182040

    50 20 QA/8050/81/* RA/8050/M, PRA/182050/M RA/8050, PRA/182050

    工作溫度范圍:

    0°C ~ +80°C

    在于+2°C下使用時，請向本公司技術服

    務部咨詢

    材料

    導向架，螺母和安裝板：

    陽極處理鋁普通軸承:

    50 20 QA/8050/85/* RA/8050/M, PRA/182050/M RA/8050, PRA/182050

    63 20 QA/8063/85/* RA/8063/M, PRA/182063/M RA/8063, PRA/182063

    32 12 QA/8032/61/* QA/8032/63 600 RA/8032/M, PRA/182032/MIL # RA/8032, PRA/182032/IIL #

    40 16 QA/8040/61/* QA/8040/63 1000 RA/8040/M, PRA/182040/MIL # RA/8040, PRA/182040/IIL #

    QA/8000/51/*

    ? 50 100 160 200 250 320 400 500

    其他行程長度不適合，請使用接近行程，較大行程為500mm

    標準行程
