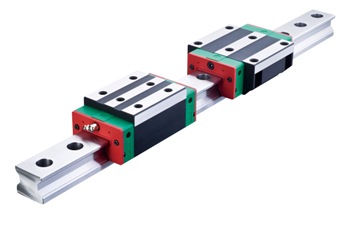

THK自動軌道，THK螺紋軌道

SHS型中包括有LM軌道底面帶螺紋孔類型,其LM軌道底面攻有螺紋。當需要從底座的底面安裝LM滾動導

軌,以及需要提高防塵效果時,這種類型很有效。

(1) 螺栓的長度, 請通過確保在螺栓端部和螺紋

底部(有效螺紋深度)之間有2到5mm的間隙來

決定。(參照上圖）

(2) 有關螺紋孔的標準孔距(F), 請參照B-12 表

1。

表2 LM軌道螺紋的尺寸表

單位∶mm

公稱型號的構成例

予壓

S1 F

l 1

公稱型號S1 有效螺紋深度l1

SHS 15 M5 8

SHS 20 M6 10

SHS 25 M6 12

SHS 30 M8 15

SHS 35 M8 17

SHS 45 M12 24

SHS 55 M14 24

SHS 65 M20 30

注)側噴嘴用備用孔※并未鉆通,這是為了防止異物進入LM滑塊內。

此外，如果要求安裝油嘴，將由THK來實施安裝作業。因此,除安裝油嘴之外,請勿使用側噴嘴用備用孔※。

長度＊ 長度Max是指LM軌道的標準較大長度。（參照 B-12）

靜態容許力矩＊ 單滑塊∶使用1個LM滑塊的靜態容許力矩值

雙滑塊∶使用2個互相緊靠的LM滑塊時的靜態容許力矩值
