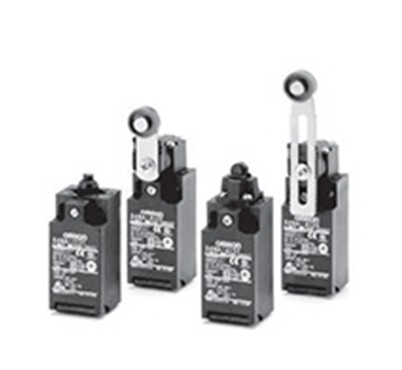

歐姆龍安全限位開關產品說明，X-10GW384-B

上海乾拓貿易有限公司

電話；021-69001039

直線傳真；021-69000965

手機；17321017802

郵箱；[email protected]

企業QQ：2880626087

聯系人；居琦

帶條件短路電流

100A(EN60947-5-1)

額定密閉熱電流(Ithe)

5A(EN60947-5-1)

防觸電保護等級

ClassⅡ(雙重絕緣，無需接地)

10~55Hz 雙振幅1.5mm

較大1,000m/s2(IEC68-2-27)

較大300m/s2(IEC68-2-27)

使用環境溫度·保管環境溫度

IP67(IEC 60529)、IP67G(JIS C 0920 附錄1)

歐姆龍耐油零件評估基準*1 合格

(切削油種類　JIS K 2241:2000規定的切削油劑、溫度：35℃以下)

5～70℃(不結冰、不結露)

使用環境濕度

35～95%RH(不結露)

歐姆龍安全限位開關產品說明，X-10GW384-B

(滾輪·柱塞型時)

導線引出方式(2m) 　約140g

預配接插件方式　　約103g

容許電壓變動范圍

工作電阻值的200%以下

給排水切換

端子7-8開放則排水自動運轉

 端子7-8短路則供水自動運轉

 DC30V 5A、AC240V 5A(電阻負載)

(一般負載型：DC30V 1A 電阻負載/微小負載型：DC30V 0.1A 電阻負載)

400萬次以上(DC24V 10mA 電阻負載)

100MΩ以上(DC500V兆歐表)*2

接觸電阻

15mΩ以下(初始值，內置開關單體)

AC1,500V 50/60Hz 1min/Uimp 2.5kV(EN60947-5-1)

污染度(使用環境)

污染度3(EN60947-5-1)

短路保護裝置

10A保險絲　gG或gI(IEC60269)

歐姆龍安全限位開關產品說明，X-10GW384-B
