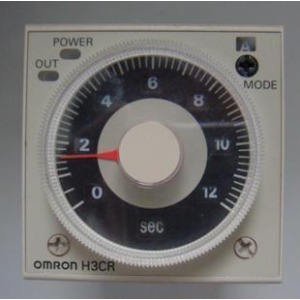

Z4LB-S30V2，銷售歐姆龍時間繼電器電子樣本

上海乾拓貿易有限公司

電話；021-69001039

直線傳真；021-69000965

手機；13651733590

郵箱；[email protected]

企業QQ：2880626087

聯系人；居琦

可用于電機的過載保護、普通三相回路的交流電流檢測。

備有帶反特性、啟動時鎖定時間、瞬時動作等各種型 號，

產品種類豐富，能夠根據具體情況進行切實的保護、 檢測、控制。

電流較大時，不需要更換CT或繼電器部的輸入電阻，使用 簡單。

由于是插入式，安裝、拆卸、配線等作業非常簡單。

電動機回路 額定電壓 AC500V以下(三相)〔SET-3□電流變送器的一次側電壓〕

額定電流 1～80A或64～160A(三相)〔SET-3□ 電流變送器的一次側電流〕

控制電源回路 額定電壓 AC100/110/120V、 AC200/220/240V

DC24V、 DC48V、 DC100/110V(就是平滑處理后的直流)

容許變化范圍 額定電壓的+10%、-15%

頻率 額定頻率 50/60Hz

容許變化范圍 額定頻率的±5%

電流設置范圍 請參見Catalog的“設置電流一覽表”。

輸出接點 接點結構 1c

接點容量 AC240V 3A(cosφ＝1.0) 2A(cosφ＝0.4)

DC 24V 3A(電阻負載) 2A(L/R＝7ms)

DC110V 0.2A(電阻負載) 0.1A(L/R＝7ms)

功耗 約3.5VA 約7VA 約0.3W 約0.5W 約1.2W

質量 約170g

外殼顏色 芒塞爾5Y7/1

動作電流值 電流設定值的動作(SAO-SU□N為輸出繼電器OFF的電流值)

動作時間特性 反動作特性 啟動時鎖定、瞬時動作特性 瞬時動作特性

動作時間 ? 電流設定值的600%過電流時，

時間刻度倍率×1 ： 1～10s

時間刻度倍率×4 ： 4～40s

? 電流設定值的200%過電流時，600%時的動作時間的2.8倍±30% (較大時間設定時) ? 啟動時鎖定時間(定)

電流設定值的600%過電流時，

時間刻度倍率×1 ： 1～10s

時間刻度倍率×4 ： 4～40s

? 動作時間

電流設定值的120%過電流、在0.3s以下 電流設定值的120%過電流在0.3s以下 電流設定值的120%→80%

時， 0.3s以下

啟動時鎖定時間啟動電流值 — 電流設定值的約30% —

慣性特性 小電流設置、 較大動作時間設置中，通過80%的動作時間通電使600%過電流不動作。
