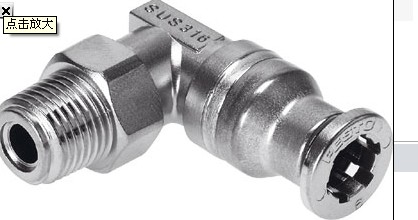

HJG費斯托格L型快插式螺紋接頭，QSML-M5-4

上海乾拓貿易有限公司

電話；021-69000965

直線傳真；021-69000965

手機；17321056802

企業QQ；2880626084

郵箱；[email protected]

聯系人；居琦

貨運日期 查看

尺寸 Mini型

額定尺寸 1.7 mm

柱頭螺栓上的密封件類型 密封圈

裝配位置 任意

容器尺寸 10

設計結構 推/拉原理

整個溫度范圍內的工作壓力 -0.95 ... 6 bar

和溫度相關的工作壓力 -0.95 ... 14 bar

工作介質 壓縮空氣符合ISO8573-1:2010 [7:-:-]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

耐腐蝕等級 CRC 1

并可安全吸收振動和氣壓涌動。

按下藍色的解卸環。出于便利性

考慮，相對應的氣管外徑標注于

解卸環上。

丁腈橡膠密封圈了標準外徑

氣管和接頭之間的密封。

標準氣管適合用于壓縮空氣和真

環境溫度 -10 ... 80 °C

Germanischer Lloyd

額定緊固扭矩 1.33 Nm

額定緊固扭矩的公差 ± 20 %

產品重量 3.4 g

氣動連接, 氣口 1 陽螺紋 M5

氣動連接, 氣口 2 用于4mm 氣管外徑

釋放環的顏色 藍色

材料備注 符合 RoHS

外殼的材料信息 PBT

釋放環的材料數據 POM

氣管密封的材料信息 NBR

軟管夾部分的材料數據 高合金鋼, 耐腐蝕

安裝和拆卸簡便

· 可帶 R、G和公制螺紋

· 派生型眾多：

標準型、mini、金屬型、不銹鋼

型、阻燃型

· QSM-B和QS-B包裝數量更大，

更具吸引力

輕松選擇適用的接頭。QS為每一

種連接都提供了牢固的解決方案

。便捷的快插/螺紋接頭系統包

括了過1000種的標準型和功能

接頭。

接頭上的不銹鋼夾爪可牢牢固定

住氣缸，而不會傷及氣管表面。

HJG費斯托格L型快插式螺紋接頭，QSML-M5-4
